Конденсатор Thermokey серии «L» 329.6 кВт, R404a, ∆T=15 K, EN 327 5х800 мм, KL 1580.BD V

Описание

Конденсатор Thermokey серии L, модель KL 1580.BD V, рассчитан на работу с хладагентом R404a и обеспечивает тепловую отдачу при разности температур испаритель‑конденсатор 15 K по методике EN 327 на уровне 329,6 кВт; конструктивно рассчитан на вертикальный воздушный поток и обеспечивает расход воздуха порядка 85 500 м3/ч за счёт пятирядного расположения вентиляторов диаметром 800 мм; площадь теплообмена теплообменника составляет 592 м2, объём трубной системы — 66 л, присоединительные патрубки имеют номинальные диаметры 64 мм (вход) и 42 мм (выход), уровень звукового давления на удалении 10 м — 54 dBA.

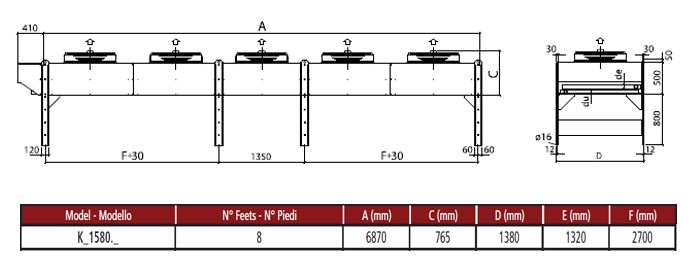

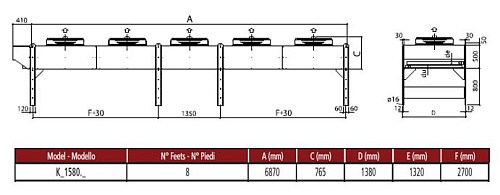

Рабочая компоновка включает трубчатый теплообменник, ориентированный для вертикального движения воздуха, и блок из пяти осевых вентиляторов, обеспечивающих равномерную продувку через оребрённую поверхность; такое исполнение определяет расположение присоединений и габаритную схему монтажа, а также порядок воздухообмена и возможные варианты крепления при наружном размещении.

Корпус агрегата выполнен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным осадкам; теплообменная часть представляет собой трубную систему с оребрением для увеличения эффективной площади теплообмена, что подтверждается измеренной площадью 592 м2 и объёмом труб 66 л; испытания и расчёты проводились в соответствии со стандартом EN 327.

Конденсатор предназначен для интеграции в холодильные системы средних и крупных производств и коммерческих объектов, где применим хладагент R404a и требуется вертикальный отвод воздуха; размеры присоединений и рабочие параметры позволяют учитывать его в схемах с соответствующими трубопроводами и компрессорно-конденсаторными агрегатами.
