Конденсатор Thermokey серии «L» 185.6 кВт, R404a, ∆T=15 K, EN 327 4х630 мм, KL 1463.CD V

Описание

Конденсатор Thermokey серии L (модель KL 1463.CD V) разработан для наружного использования в холодильных системах и при работе на хладагенте R404A обеспечивает теплопроизводительность 185,6 кВт при разности температур 15 K по методике EN 327; площадь поверхности теплообмена составляет порядка 482 м², объем трубной системы — 53 литра, а расчётный расход воздуха при проектных условиях — около 38 400 м³/ч, что согласуется с исполнением с вертикальным воздушным потоком; уровень акустического давления на дистанции 10 м — 52 дБ(А).

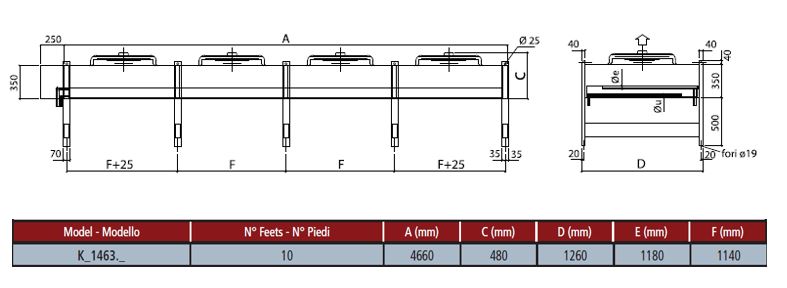

Конструктивно агрегат выполнен как наружный трубный конденсатор с вертикальным направлением потока воздуха, в котором используются четыре осевых вентилятора диаметром 630 мм для создания равномерного прохода воздуха через пучок труб; узлы подвода и отвода хладагента выполнены с патрубками условными диаметрами 54 мм (вход) и 42 мм (выход), что обеспечивает совместимость с типовыми магистралями промышленных холодильных установок.

Корпус агрегата изготовлен из оцинкованной стали с порошковым полимерным покрытием, обеспечивающим защиту от атмосферных осадков; теплообменный блок представляет собой трубный пакет с развитой площадью поверхности для эффективной конденсации хладагента; вентиляторные приводы осевых типов применены для обеспечения необходимого аэродинамического напора при низком числе оборотов.

Применение — выносные конденсаторы в крупных холодильных установках торговых объектов, распределительных центров и предприятий пищевой промышленности, совместим с системами, использующими R404A, и рассчитан на подключение к стандартным трубопроводам с указанными диаметрами патрубков; вертикальный воздушный поток учитывается при планировке мест установки и организации приточно-вытяжной компоновки оборудования.
