Конденсатор Thermokey серии «L» 218.7 кВт, R404a, ∆T=15 K, EN 327 3х800 мм, KL 1380.CD V

Описание

Конденсатор Thermokey серии L представляет собой выносной агрегат холодопроизводительностью 218,7 кВт при работе на хладагенте R404A и расчётном перепаде температур ΔT 15 K по методике EN 327; номинальная пропускная способность воздуха через теплообменник составляет 48 300 м3/ч, уровень звукового давления на расстоянии 10 м — 52 dBA; объём трубной системы 53 л, суммарная площадь теплообмена 473 м², присоединительные патрубки выполняют функции входа/выхода со штатными диаметрами 54 мм и 42 мм соответственно.

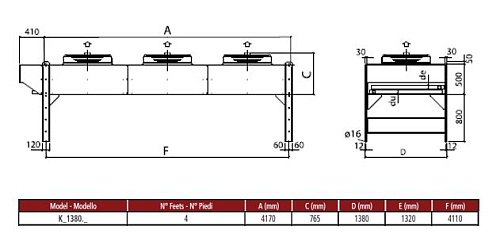

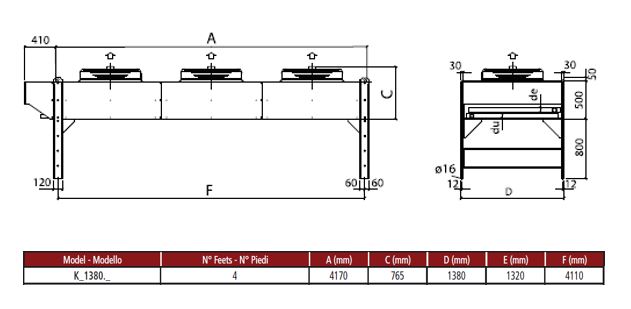

Конструктивно агрегат выполнен в варианте с вертикальным направлением воздушного потока (исполнение V), с тремя осевыми вентиляторами диаметром 800 мм, расположенными для обеспечения последовательного обдува секций теплообменника; такое расположение вентиляторов и секционная компоновка теплообменного блока обеспечивают установку в схемы выносных конденсаторов с централизованной разводкой фреонопроводов.

Корпус и внешние панели выполнены из оцинкованной стали с порошковой окраской, устойчивой к воздействию атмосферных осадков; теплообменник — трубчато-ребристая конструкция с заявленными объёмом и площадью теплообмена, что обеспечивает расчётные тепловые характеристики при эксплуатации по стандартной методике EN 327.

Агрегат рассчитан на включение в холодильные установки коммерческой и промышленной направленности (склады с контролируемым микроклиматом, морозильные камеры, технологические холодильные контуры) с применением хладагента R404A и проектным ΔT 15 K; типоразмеры и присоединительные диаметры позволяют интегрировать конденсатор в типовые трубопроводы систем выносного конденсирования.
