Конденсатор Thermokey серии «L» 152.4 кВт, R404a, ∆T=15 K, EN 327 3х800 мм, KL 1380.AD V
- Артикул: KL 1380.AD V
- Бренд: Thermokey
- Вес кг: 413
- Исполнение: вертикальный воздушный поток (V)
- Объем труб л: 27
- Площадь теплообмена м2: 237
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 3х800
- Патрубки Вход / Выход мм: 42 / 35
- Расход воздуха м3/час: 54 300
- Производительность кВт R404A DT15K EN327: 152,4
- Уровень шума dBA 10м: 52
Описание
Конденсатор Thermokey серии L рассчитан на отвод тепла в системах с хладагентом R404A; его тепловая производительность при дельте температур 15 K определена по методике EN 327 и составляет 152,4 кВт. Объём трубной системы составляет 27 л, площадь теплообмена теплообменного пакета — примерно 237 м², расчётный расход воздуха при рабочем режиме — около 54 300 м³/ч, уровень акустического давления на расстоянии 10 м — 52 дБ(А).

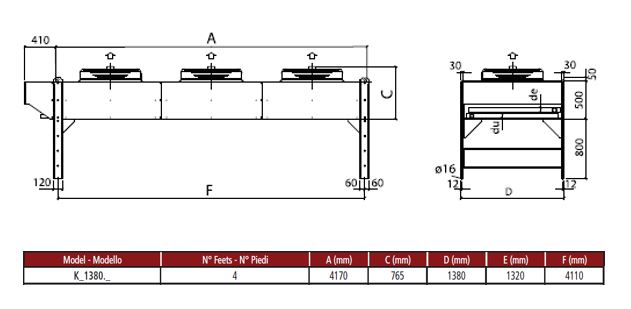

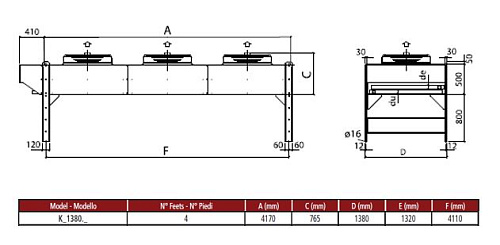

Корпус и компоновка выполнены как выносной конденсатор с вертикальной организацией воздушного потока: три осевых вентилятора диаметром 800 мм обеспечивают проход воздуха через секции теплообмена. Патрубковые подключения расположены для наружного присоединения хладагента и имеют условные диаметры 42 мм для входа и 35 мм для выхода, что учитывается при проектировании трасс и подборе фитингов.
В конструкции применены материалы и технологические решения, ориентированные на эксплуатацию во внешних условиях: наружный кожух выполнен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным осадкам, а теплообменный пакет сконструирован в соответствии с требованиями EN 327 для обеспечения заданной площади теплообмена и гидравлических характеристик.
Устройство предназначено для интеграции в промышленные холодильные установки выносного типа, в том числе для торговых и логистических объектов, складов и предприятий пищевой промышленности, где используются холодильные цепи на базе R404A и требуется конденсатор с вертикальным воздушным потоком и высокой пропускной способностью воздуха.
