Конденсатор Thermokey серии «L» 145.8 кВт, R404a, ∆T=15 K, EN 327 2х800 мм, KL 1280.CD V
- Артикул: KL 1280.CD V
- Бренд: Thermokey
- Вес кг: 324
- Исполнение: вертикальный воздушный поток (V)
- Объем труб л: 35
- Площадь теплообмена м2: 316
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 2х800
- Патрубки Вход / Выход мм: 42 / 35
- Расход воздуха м3/час: 32 200
- Производительность кВт R404A DT15K EN327: 145,8
- Уровень шума dBA 10м: 50
Описание
Конденсатор Thermokey серии L (модель KL 1280.CD V) предназначен для работы с хладагентом R404A и спроектирован по методике EN 327 для режимов с температурной разностью в 15 K; его расчетная холодопроизводительность при указанных условиях составляет 145,8 кВт. Двухвентиляторная схема с осевыми роторами диаметром 800 мм обеспечивает суммарный объёмный расход воздуха порядка 32 200 м3/ч, при этом измеренный уровень акустического давления на расстоянии 10 м равен 50 dBA. Гидравлическая часть включает патрубки подключения входом/выходом 42/35 мм, объём трубной магистрали — 35 л, эффективная площадь теплообмена — около 316 м2.

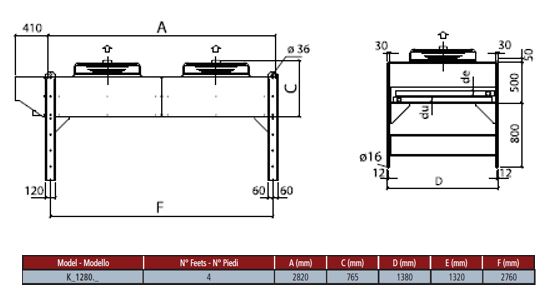

Конструктивно аппарат выполнен как агрегат с вертикальным направлением воздушного потока: вентиляторы формируют поток через трубно-оребрённый теплообменник, сконструированный и испытанный в соответствии с требованиями EN 327. Компоновка предусматривает размещение вентиляторов по оси теплообменника для равномерного распределения потока по поверхности оребрения, что обеспечивает заданную тепловую производительность при расчётных условиях.
Корпус агрегата изготовлен из оцинкованной стали с порошковым защитным покрытием, устойчивым к атмосферным воздействиям; теплообменные элементы выполнены по стандартным технологиям трубно-пластинчатого/трубно-оребрённого типа, совместимых с промышленной сборкой и сервисным обслуживанием. Применение осевых вентиляторов крупного диаметра снижает требуемую частоту вращения при достижении проектного расхода воздуха, что учтено в конструкции для обеспечения эксплуатационной надёжности.
Конденсатор предназначен для выносных систем конденсации в коммерческих и промышленных холодильных установках: холодильные и морозильные камеры, склады и логистические центры, торговые объекты и аналогичные объекты с системами на R404A, где задана разность температур конденсации/испарения порядка 15 K. Конструкция и типоразмеры подключения обеспечивают совместимость с типичными промышленными магистральными схемами хладагента.
