Конденсатор Thermokey серии «L» 131.1 кВт, R404a, ∆T=15 K, EN 327 2х800 мм, KL 1280.BD V
- Артикул: KL 1280.BD V
- Бренд: Thermokey
- Вес кг: 302
- Исполнение: вертикальный воздушный поток (V)
- Объем труб л: 27
- Площадь теплообмена м2: 237
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 2х800
- Патрубки Вход / Выход мм: 42 / 35
- Расход воздуха м3/час: 34 200
- Производительность кВт R404A DT15K EN327: 131,1
- Уровень шума dBA 10м: 50
Описание
Конденсатор Thermokey серии L предназначен для работы с хладагентом R404A и рассчитан по методике EN 327 на холодопроизводительность порядка 131,1 кВт при перепаде температур ΔT = 15 K; расчетная воздухообменная способность обеспечивается двумя вентиляторами диаметром 800 мм с суммарным расходом воздуха около 34 200 м³/ч, при этом акустический уровень на расстоянии 10 м составляет примерно 50 dBA. Инженерные присоединения выполнены в виде патрубков вход/выход с номинальными диаметрами 42 мм и 35 мм, а объем трубной системы конденсатора составляет 27 л при площади теплообмена примерно 237 м², что определяет его хладопроизводительность и гидравлические параметры.

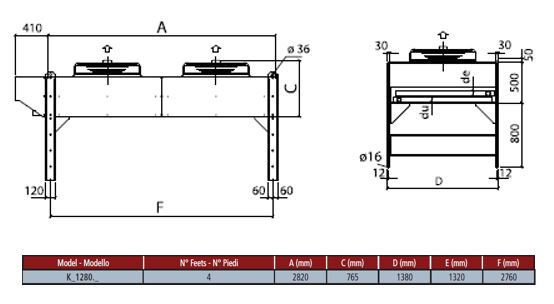

Конструкция выполнена в варианте с вертикальным направлением воздушного потока: вентиляторы расположены для вытяжки воздуха через теплообменные секции в вертикальной плоскости, что влияет на требования по расположению оборудования и организации приточно-вытяжной траектории. Корпус и узлы рассчитаны как выносной конденсатор для внешней установки и имеют типовую компоновку с доступом к магистральным патрубкам и теплообменным блокам для подключения к холодильной установке; модель обозначается KL 1280.BD V в каталожной номенклатуре Thermokey.
В изготовлении корпуса применены коррозионно-устойчивые материалы и защитные покрытия, в том числе оцинкованные элементы и порошковая окраска, повышающая стойкость поверхности к атмосферным воздействиям. Теплообменные секции и трубная разводка выполнены в соответствии со стандартизованными требованиями EN 327, что обеспечивает совместимость гидравлических и теплотехнических характеристик с промышленными холодильными системами среднего и крупного класса.
Конденсатор предназначен для интеграции в промышленные холодильные схемы предприятий торговли, пищевой промышленности и логистики, где требуется конденсация при использовании R404A с заданным ΔT; указанные размеры патрубков и уровень акустического воздействия учитываются при проектировании трасс хладагента и выборе мест установки вблизи складских и производственных помещений.
