Конденсатор Thermokey серии «L» 93.9 кВт, R404a, ∆T=15 K, EN 327 2х630 мм, KL 1263.CD V

Описание

Конденсатор для выносного размещения рассчитан на работу с хладагентом R404A и обеспечивает теплопередачу 93,9 кВт при температурной разнице ΔT 15 K в соответствии с методикой EN 327; расчетная площадь теплообмена составляет примерно 241 м², объем трубной системы — 27 л. Система воздухораспределения обеспечивает суммарный расход воздуха порядка 19 200 м³/ч, акустическое давление на расстоянии 10 м соответствует 49 dBA, присоединительные патрубки для входа и выхода хладагента имеют условные диаметры 42 мм и 35 мм соответственно.

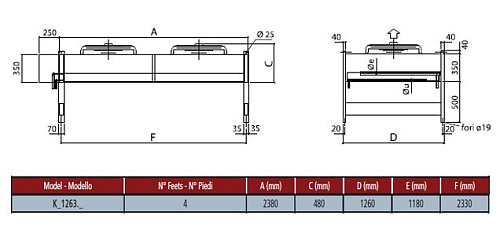

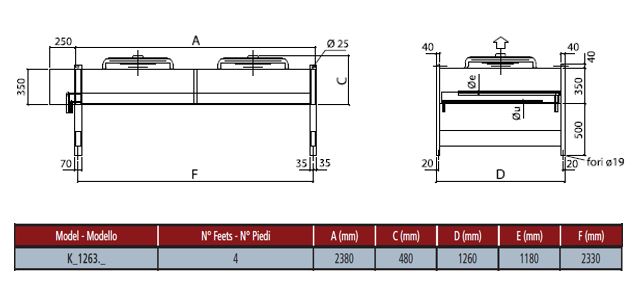

Конструктивно выполнен в конфигурации с вертикальным направлением воздушного потока: тепловой элемент и вентиляторные секции расположены так, чтобы обеспечить проход воздуха через поверхность теплообмена по вертикали. Агрегат оснащён двумя вентиляторными секциями с рабочими колесами диаметром 630 мм, что формирует требуемый воздушный поток и распределение давления в циркуляционной цепи системы.

Корпус и внешние панели выполнены из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным осадкам, что обеспечивает антикоррозионную защиту наружных поверхностей при выносном размещении. Конструкция теплообменного блока рассчитана на эксплуатацию в стандартных наружных условиях; соответствие нормам EN 327 указывает на применение типовых технологий измерения и испытаний теплообменных характеристик.

Применение — наружные конденсирующие установки в системах промышленного и коммерческого холодильного оборудования, монтаж в схемах с хладагентом R404A и требованиями по присоединительным диаметрам 42/35 мм; конструкция с вертикальным воздушным потоком определяет необходимость обеспечения свободного пространства по оси прохождения воздуха при установке на объекте.
