Конденсатор Thermokey серии «L» 43.2 кВт, R404a, ∆T=15 K, EN 327 2х500 мм, KL 1250.CD V
- Артикул: KL 1250.CD V
- Бренд: Thermokey
- Вес кг: 104
- Исполнение: вертикальный воздушный поток (V)
- Объем труб л: 13
- Площадь теплообмена м2: 113
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 2х500
- Патрубки Вход / Выход мм: 35 / 28
- Расход воздуха м3/час: 8 800
- Производительность кВт R404A DT15K EN327: 43,2
- Уровень шума dBA 10м: 41
Описание
Конденсатор Thermokey серии «L» сконструирован для работы с хладагентом R404A и обеспечивает теплопередачу порядка 43,2 кВт при расчётном температурном напоре ∆T = 15 K в соответствии с методикой EN 327; номинальный объём хладагентоносной системы в теплообменных трубах составляет 13 л, площадь теплообмена приближенно 113 м², номинальный воздушный расход при рабочем режиме — около 8 800 м³/ч, уровень акустического воздействия на расстоянии 10 м — 41 dBA, присоединительные патрубки холодного контура рассчитаны на вход Ø 35 мм и выход Ø 28 мм.

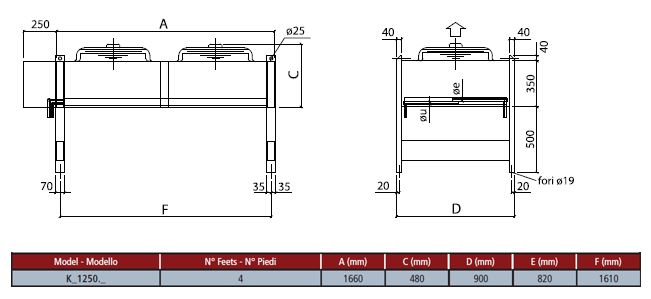

Исполнение с вертикальным направлением воздушного потока предполагает установку и компоновку вентиляторного узла таким образом, чтобы обеспечивать проход воздуха через трубно-оребренный блок вдоль вертикальной оси; в агрегате применены два вентиляторных модуля диаметром 500 мм, что обеспечивает требуемый объёмный расход воздуха и унификацию привязки вентиляции. Конструкция предусматривает стандартные фланцевые/обжимные присоединения для интеграции в магистральную разводку холодильной установки.
Корпус агрегата выполнен из оцинкованной стали с порошковым покрытием, обеспечивающим защиту от атмосферных воздействий; теплообменник представляет собой трубно-оребренную сборку с указанной площадью теплообмена и собственным объёмом труб, что определяет теплотехнические характеристики и гидравлические расчёты. Вентиляция основана на двух идентичных вентиляторных модулях для равномерного охлаждения поверхности теплообмена и упрощения сервисного обслуживания.
Использование хладагента R404A и соответствие методике EN 327 делают конденсатор применимым в наружных и производственных контурах холодильных систем предприятий торговли, пищевой промышленности и складской логистики при требованиях по производительности около указанного уровня; габариты вентиляторного узла и присоединительные диаметры обеспечивает совместимость с типовыми трубопроводными схемами холодильных установок.
