Конденсатор Thermokey серии «L» 65.5 кВт, R404a, ∆T=15 K, EN 327 1х800 мм, KL 1180.BD V
- Артикул: KL 1180.BD V
- Бренд: Thermokey
- Вес кг: 157
- Исполнение: вертикальный воздушный поток (V)
- Объем труб л: 14
- Площадь теплообмена м2: 119
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 1х800
- Патрубки Вход / Выход мм: 35 / 22
- Расход воздуха м3/час: 17 100
- Производительность кВт R404A DT15K EN327: 65,5
- Уровень шума dBA 10м: 47
Описание
Конденсатор Thermokey серии L рассчитан на работу с хладагентом R404A при температурном подступе ΔT = 15 K; в соответствии со стандартом EN 327 его теплопроизводительность при этих условиях составляет 65,5 кВт. Теплообменная поверхность с площадью порядка 119 м² и объём трубной системы 14 л определяют теплопередающую способность и гидравлическую ёмкость аппарата. Номинальный расход воздуха через блок при рабочем режиме — около 17 100 м³/ч, акустический уровень на расстоянии 10 м заявлен на уровне 47 dBA, присоединительные патрубки хладагента имеют условные диаметры 35 мм (вход) и 22 мм (выход).

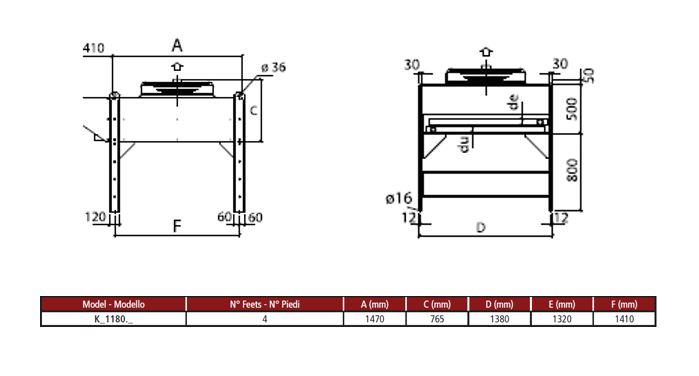

Исполнение с вертикальным направлением воздушного потока предполагает расположение вентилятора для создания направленного прохода воздуха через ребристые поверхности теплообменника; агрегат оснащён одним вентилятором диаметром 800 мм, обеспечивающим требуемый объёмный поток. Конструкция рассчитана для выносной установки в составе холодильной системы с учитыванием ориентации корпуса и положения гидравлических соединений согласно проектным требованиям.
Корпус и внешние панели выполнены из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным воздействиям, что обеспечивает базовую защиту от коррозии при наружной установке. Теплообменная часть спроектирована и изготовлена в соответствии с требованиями EN 327, что регламентирует геометрию и гидродинамические параметры змеевиков и теплообменных поверхностей.
Конденсатор применим в холодильных системах промышленного и коммерческого назначения, рассчитанных на использование R404A и режим работы с ΔT = 15 K, в том числе для морозильных камер и компрессорных станций в торговле, логистике и пищевой промышленности. При монтаже и эксплуатации необходимо учитывать требования к размещению при вертикальном потоке воздуха, акустические характеристики на расстоянии 10 м и диаметр трубных присоединений для корректного выбора магистралей и шумоизоляции при необходимости.
