Конденсатор Thermokey серии «L» 19.6 кВт, R404a, ∆T=15 K, EN 327 1х500 мм, KL 1150.BD V

Описание

Конденсатор Thermokey серии L рассчитан на теплоотдачу 19,6 кВт по хладагенту R404A при перепаде температур ∆T=15 K в соответствии с методикой EN 327; рабочая поверхность теплообменника составляет 43 м², расчётный объём трубопроводов внутри блока — около 5 литров, расчётный объём воздушного потока при работе — порядка 4 700 м³/ч, показатель акустического давления на удалении 10 м — 38 dBA. Патрубки подсоединения хладагента выполнены диаметрами вход/выход 28/18 мм, что задаёт требования к подключению магистралей в холодильной системе.

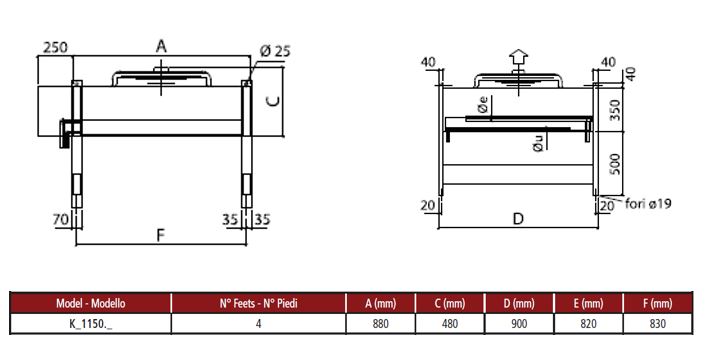

Конструкция выполнена для вертикального прохождения воздуха через оребрённый трубчатый теплообменник с одним осевым вентилятором диаметром 500 мм; вентиляторный модуль обозначен как KL 1150.BD V, исполнение обеспечивает принудительный отвод тепла из агрегата при выносном размещении конденсатора. Компоненты рассчитаны на эксплуатацию в составе выносного конденсатора и предусматривают стандартные точки подсоединения и обслуживания.

Корпус и внешние панели изготовлены из оцинкованной стали с порошковым покрытием, обеспечивающим защиту от атмосферных воздействий; теплообменная часть представлена трубами и оребрением, выполненными с учётом требований EN 327 для расчётных условий работы. Применённый хладагент R404A и конструктивные параметры теплообменника соответствуют промышленным технологиям холодопроизводительности для средних и низких температурных цепочек.

Модель предназначена для интеграции в холодильные установки торговых, складских и пищевых предприятий, где требуется удалённое размещение конденсатора с производительностью около 19,6 кВт при ∆T=15 K; габариты вентиляционной группы и стандартные присоединительные диаметры делают её совместимой с типовыми коммерческими и промышленными холодильными контурами среднего класса мощности.
