Конденсатор Thermokey серии «H» 1207 кВт, R404a, ∆T=15 K, EN 327 8х2х800 мм, KH 2880.CD H
- Артикул: KH 2880.CD H
- Бренд: Thermokey
- Вес кг: 2 106
- Исполнение: горизонтальный воздушный поток (H)
- Объем труб л: 387
- Площадь теплообмена м2: 2 282
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 16х800
- Патрубки Вход / Выход мм: 2x76 / 2x54
- Расход воздуха м3/час: 283 200
- Производительность кВт R404A DT15K EN327: 1207
- Уровень шума dBA 10м: 60
Описание
Конденсатор Thermokey серии H (KH 2880.CD H) рассчитан для работы на хладагенте R404A и обеспечивает тепловую производительность 1207 кВт при расчётном перепаде температур ΔT 15 K по методике EN 327; площадь теплообмена составляет примерно 2 282 м² при суммарном объёме труб порядка 387 л. Горизонтальная схема воздушного потока реализована через 16 вентиляторов диаметром 800 мм, что обеспечивает расчётный расход воздуха около 283 200 м³/ч; акустическое давление на дистанции 10 м заявлено на уровне 60 дБА. Соединительные патрубки выполнены в конфигурации двух входных диаметром 76 мм и двух выходных диаметром 54 мм, что учитывается при проектировании гидравлических присоединений.

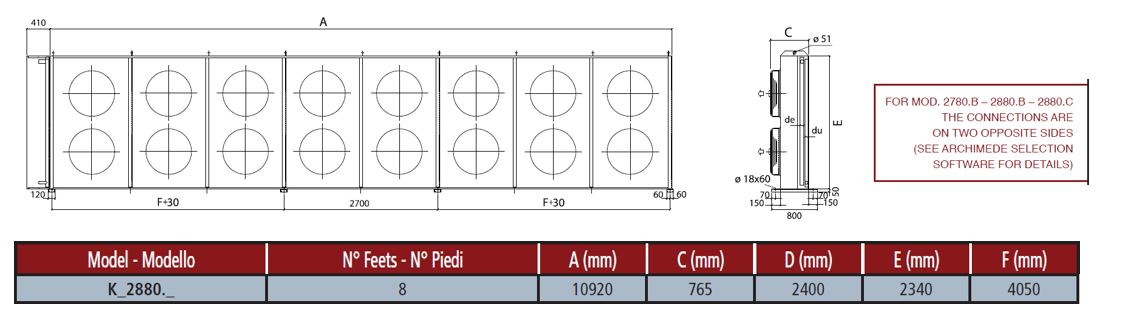

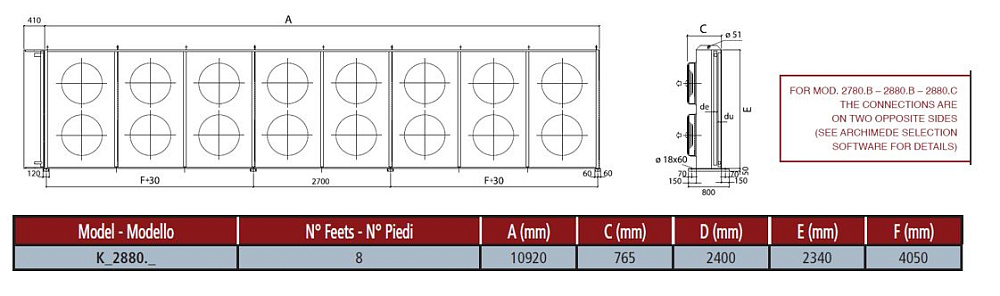

Конструктивно агрегат представляет собой выносной горизонтальный конденсатор с теплообменным блоком, собранным в соответствии со стандартом EN 327 в конфигурации 8×2×800 мм; модульная компоновка трубного пучка и распределение вентиляторов обеспечивают принудительную продувку поверхности теплообмена и свободный доступ к магистралям для подключения и обслуживания. Наличие двух пар патрубков облегчает организацию параллельных контуров или поочерёдного подключения нескольких линий фреона.
Корпус выполнен из оцинкованной стали с порошковым покрытием, стойким к атмосферным осадкам, что обеспечивает защиту внешних поверхностей в наружной эксплуатации. Теплообменный блок и сборка соответствуют требованиям EN 327; использование крупных 800 мм вентиляторов обеспечивает требуемый объёмный поток воздуха при конструктивно реализованной горизонтальной схеме продувки.
Агрегат применим в выносных холодильных установках коммерческих и промышленных объектов — распределительных центров, складских и логистических комплексов, предприятий пищевой промышленности — где требуется производительность порядка 1,2 МВт и использование R404A с расчётным ΔT 15 K по EN 327; габариты трубопроводов и число патрубков учитываются при проектировании многоконтурных систем и подключении к существующим холодильным линиям.
