Конденсатор Thermokey серии «H» 1077 кВт, R404a, ∆T=15 K, EN 327 8х2х800 мм, KH 2880.BD V

Описание

Номинальная холодопроизводительность конденсатора составляет 1 077 кВт при испытательных условиях EN 327 и перепаде температур конденсатора-испарителя ΔT = 15 K с использованием хладагента R404A; расчетная подача воздуха выполняется в объеме порядка 304 000 м3/ч, что обеспечивается 16 осяминых вентиляторами диаметром 800 мм; совокупный объем труб в теплообменной системе — 293 л, а общая площадь теплообмена по данным производителя — примерно 1 712 м2; уровень акустического давления на расстоянии 10 м составляет 60 dBA.

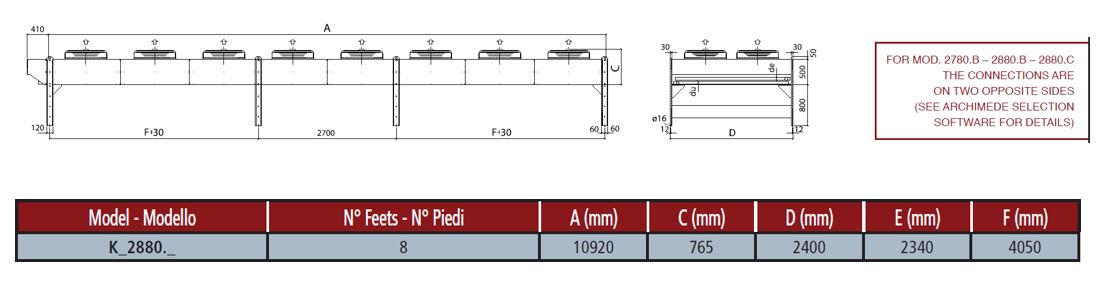

Конструкция выполнена для вертикального воздушного потока, что реализуется за счёт компоновки блока и расположения вентиляторов; теплообменный блок спроектирован в соответствии с форм-фактором EN 327 (конфигурация 8×2×800 мм), подвод и отвод хладагента организованы через патрубки диаметром 2×76 мм и 2×54 мм, что соответствует подключению к крупнотоннажным фреоновым магистралям и обеспечивает разделение входных и выходных линий.

Корпус агрегата выполнен из оцинкованной стали с порошковым покрытием, стойким к атмосферным осадкам, вентиляторы — осевого типа большого диаметра, применена типовая для выносных конденсаторов компоновка, упрощающая обслуживание и замену узлов; применение стандартных исполнений теплообменных секций по EN 327 обеспечивает совместимость с индустриальными монтажными практиками и нормативными методиками теплотехнических расчётов.

Конденсатор предназначен для использования в системах холодоснабжения промышленного и коммерческого назначения, включая складские и холодильные помещения, технологические холодильные контуры предприятий пищевой промышленности и логистики; до момента проектирования места установки следует учитывать габариты и акустический уровень при выборе расположения, а также соответствие диаметров патрубков требованиям магистральной разводки и совместимость с хладаген-том R404A и расчётным ΔT.

Документация

Каталог оборудования
(2 455.50 Kb)
