Конденсатор Thermokey серии «H» 1077 кВт, R404a, ∆T=15 K, EN 327 8х2х800 мм, KH 2880.BD H
- Артикул: KH 2880.BD H
- Бренд: Thermokey
- Вес кг: 1 942
- Исполнение: горизонтальный воздушный поток (H)
- Объем труб л: 293
- Площадь теплообмена м2: 1 712
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 16х800
- Патрубки Вход / Выход мм: 2x76 / 2x54
- Расход воздуха м3/час: 304 000
- Производительность кВт R404A DT15K EN327: 1077
- Уровень шума dBA 10м: 60
Описание
Конденсатор серии H предназначен для наружного использования в холодильных системах на хладагенте R404A; его теплообменная способность, рассчитанная по методике EN 327 при перепаде температуры 15 K, составляет 1077 кВт. Проходной объем трубной системы — 293 л, а эффективная поверхность теплообмена порядка 1 712 м², что определяет теплообменные возможности агрегата при больших расходах воздуха. Указанный расход воздуха при штатной конфигурации вентиляторов достигает 304 000 м³/ч, уровень акустического давления на дистанции 10 м — примерно 60 дБА; для подключения к магистралям предусмотрены по два патрубка диаметром 76 мм на входе и 54 мм на выходе.

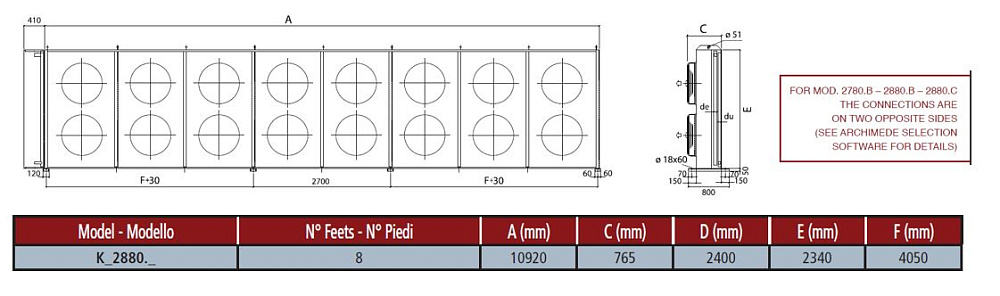

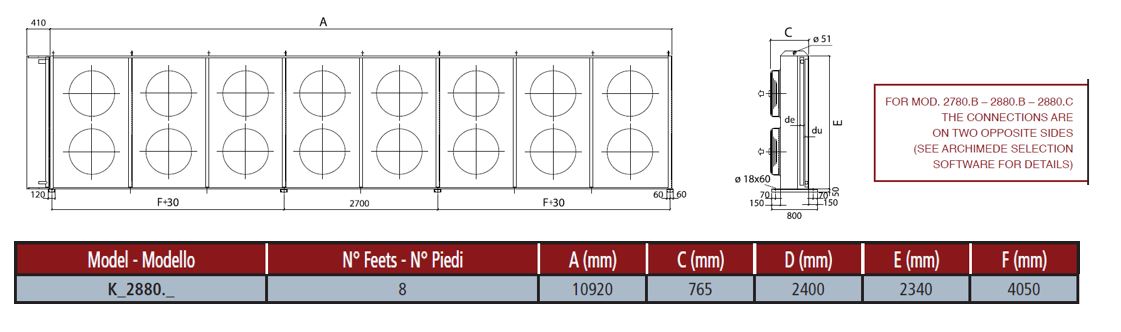

Конструкция выполнена для горизонтального воздушного потока с многореверсивным блоком теплообменника согласно EN 327 (обозначение 8×2×800 мм), при этом теплообменный блок обслуживается комплектом из 16 осевых вентиляторов диаметром 800 мм, размещенных для равномерного распределения потока через поверхность теплообмена. Корпусная компоновка и расположение патрубков обеспечивают удобство интеграции в выносные холодильные схемы и организацию трубопроводов на месте монтажа.
Корпус агрегата изготовлен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным воздействиям, что обеспечивает коррозионную защиту внешних элементов. Теплообменная часть выполнена в соответствии с требованиями стандарта EN 327; конструкция учитывает большой объем хладагента и рассчитана на эксплуатацию с хладагентом R404A, с применением типичных для отрасли материалов и технологий сборки трубно-ребристых блоков и осевых вентиляторов промышленного исполнения.
Применение данного конденсатора целесообразно в крупных холодильных установках торговых, логистических и пищевых предприятий, где требуется удалённое расположение теплообменного блока и высокий воздухообмен; конструкция и размеры патрубков делают его совместимым с магистралями больших диаметров в промышленных холодосистемах. Уровень шума и крупный расход воздуха следует учитывать при выборе места установки по требованиям акустики и организации воздушных потоков.
