Конденсатор Thermokey серии «H» 933 кВт, R404a, ∆T=15 K, EN 327 7х2х800 мм, KH 2780.BD H
- Артикул: KH 2780.BD H
- Бренд: Thermokey
- Вес кг: 1 702
- Исполнение: горизонтальный воздушный поток (H)
- Объем труб л: 259
- Площадь теплообмена м2: 1 498
- Производитель: THERMOKEY
- Вентиляторы шт х Диаметр мм: 14х800
- Патрубки Вход / Выход мм: 2x76 / 2x54
- Расход воздуха м3/час: 266 000
- Производительность кВт R404A DT15K EN327: 933
- Уровень шума dBA 10м: 59
Описание
Конденсатор Thermokey серии H (модель KH 2780.BD H) рассчитан на теплопередачу 933 кВт при использовании хладагента R404A и перепаде температур 15 K по методике EN 327; теплопередающая поверхность агрегата составляет примерно 1498 м², объем трубной системы — 259 л, воздухообмен через батарею обеспечивает расход порядка 266 000 м³/ч, при этом акустический уровень составляет 59 дБ(А) на расстоянии 10 м. Соединения с холодильным контуром выполнены в виде двух напорных и двух возвратных патрубков диаметром 76 мм и 54 мм соответственно.

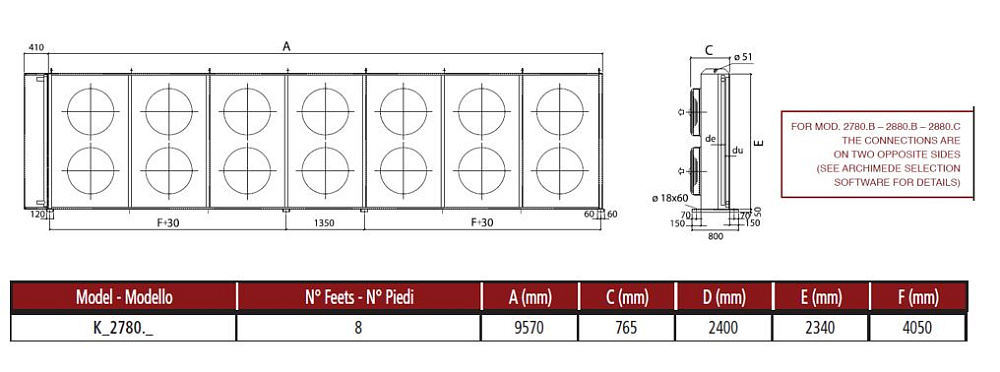

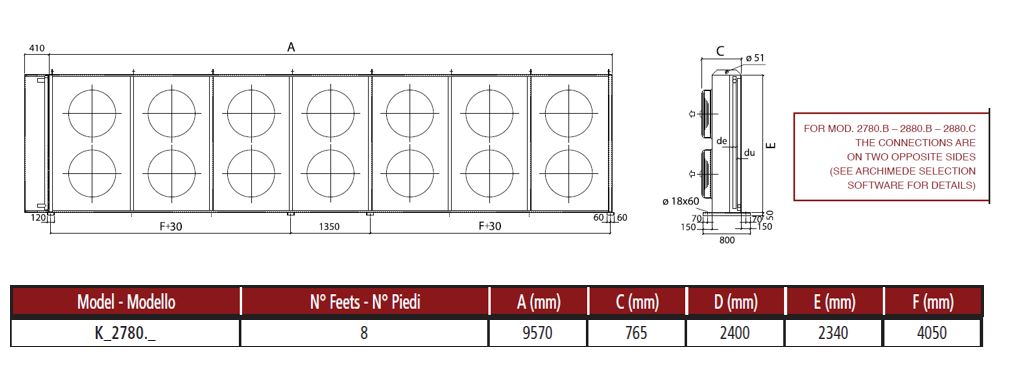

Конструктивно устройство выполнено в исполнении с горизонтальным направлением воздушного потока: охлаждение обеспечивается блоком из 14 осевых вентиляторов диаметром 800 мм, расположенных для формирования проходящего потока через секции теплообменника; тепловой пакет построен в соответствии со спецификацией EN 327 с модульными элементами 7×2×800 мм, что определяет конфигурацию трубно-рёберной батареи и обеспечивает технологию поэлементной сборки и обслуживания.
Корпус и внешние элементы изготовлены с применением антикоррозионных решений: панели выполнены из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным осадкам; само теплообменное ядро соответствует требованиям EN 327 по конструктивному исполнению. Применение осевых вентиляторов крупного диаметра и крупногабаритной трубной ёмкости свидетельствует о проектировании для высокой пропускной способности и значительной холодопроизводительности в установках с большим хладопотоком.
Агрегат предназначен для использования в выносных конденсаторных узлах промышленных и коммерческих холодильных систем: крупные холодильные станции, склады с низкотемпературными зонами, холодильные комплексы торговой и пищевой промышленности, где требуется конденсаторная мощность порядка 933 кВт и подключение магистральных линий большого диаметра с применением хладагента R404A. Соответствие EN 327 обеспечивает совместимость с проектными решениями, ориентированными на модульные теплообменники и стандартизированные трубные платы.
