Конденсатор Thermokey серии «H» 901 кВт, R404a, ∆T=15 K, EN 327 6х2х800 мм, KH 2680.CD H
- Артикул: KH 2680.CD H
- Бренд: Thermokey
- Вес кг: 1 585
- Исполнение: горизонтальный воздушный поток (H)
- Объем труб л: 292
- Площадь теплообмена м2: 1 712
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 12х800
- Патрубки Вход / Выход мм: 2x76 / 2x42
- Расход воздуха м3/час: 212 400
- Производительность кВт R404A DT15K EN327: 901
- Уровень шума dBA 10м: 59
Описание
Воздушный выносной конденсатор Thermokey серии H рассчитан на работу с хладагентом R404A и обеспечивает холодопроизводительность 901 кВт при перепаде температуры конденсации и испарения 15 K по методике EN 327; расчётная пропускная способность воздуха через теплообменник порядка 212 400 м3/ч, предусмотрено двенадцать осевых вентиляторов диаметром 800 мм, объём трубной системы составляет примерно 292 л, а суммарная площадь теплообмена — около 1 712 м2; присоединительные патрубки выполнены в парных входных и выходных линиях диаметрами 76 мм и 42 мм соответственно, уровень звукового давления на расстоянии 10 м — 59 dBA.

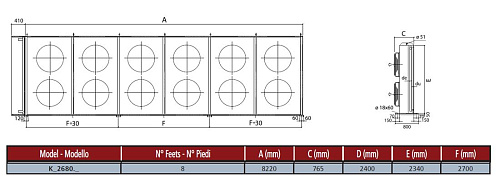

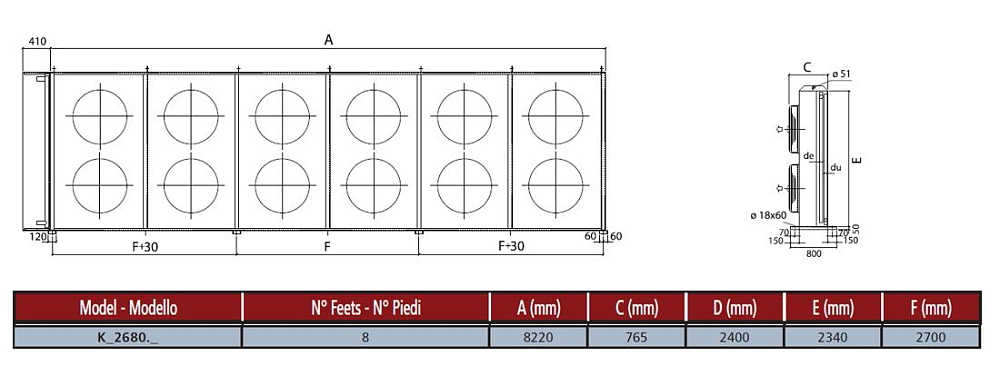

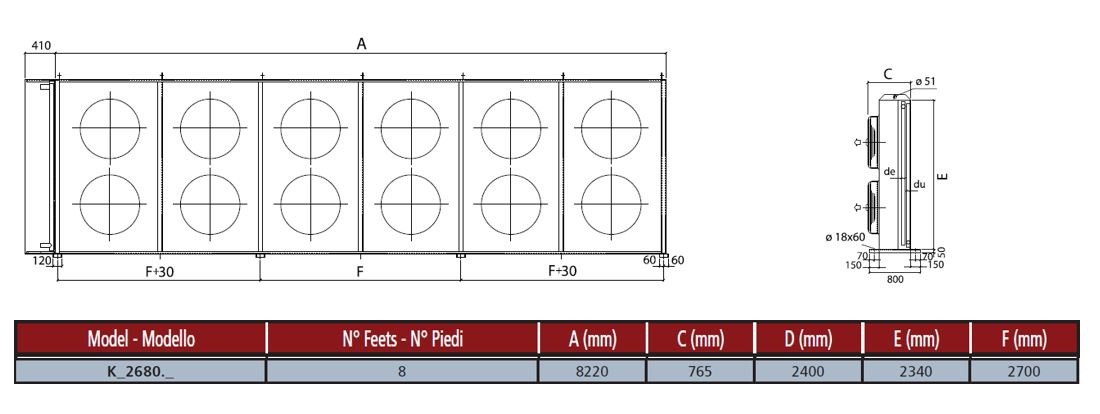

Конденсатор исполнен для горизонтального направления воздушного потока (H) с секционной компоновкой теплообменного блока по стандарту EN 327 (конфигурация 6×2×800 мм), что обеспечивает равномерное распределение потока через секции и упрощает монтаж и обслуживание; конструкция предусматривает парные подводы хладагента для последовательного или параллельного включения в магистраль, а множество крупных вентиляторов снижает аэродинамическое сопротивление при высоких объёмах воздуха.
Корпус агрегата изготовлен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным воздействиям, что соответствует применению в наружных установках; теплообменные элементы и трубная разводка сконструированы в соответствии с требованиями EN 327 для промышленных конденсаторов, предусмотрена совместимость с типовыми фитингами и сварными соединениями для хладагента R404A.
Устройство предназначено для интеграции в крупнотоннажные холодильные цепи — промышленные морозильные и холодильные склады, логистические центры и пищевые производства, где требуются высокие тепловые нагрузки и большие объёмы воздухообмена; диаметр патрубков и конфигурация входов/выходов позволяют согласовать конденсатор с существующими магистральными системами и насосно-компрессорными установками, рассчитанными на использование R404A.
