Конденсатор Thermokey серии «H» 795 кВт, R404a, ∆T=15 K, EN 327 6х2х800 мм, KH 2680.BD H

Описание

Конденсатор Thermokey серии H предназначен для систем промышленного холодообеспечения и имеет номинальную холодопроизводительность 795 кВт при использовании хладагента R404A и перепаде температур ∆T = 15 K по методике EN 327; суммарная площадь теплообмена составляет 1 284 м2, внутренний объём трубной системы — 222 л, а расчётный расход воздуха через блок достигает 228 000 м3/ч. Уровень акустического давления на расстоянии 10 м фиксируется на уровне 59 dBA. Подсоединение к магистралям обеспечивается двумя входными патрубками Ø76 мм и двумя выходными Ø42 мм.

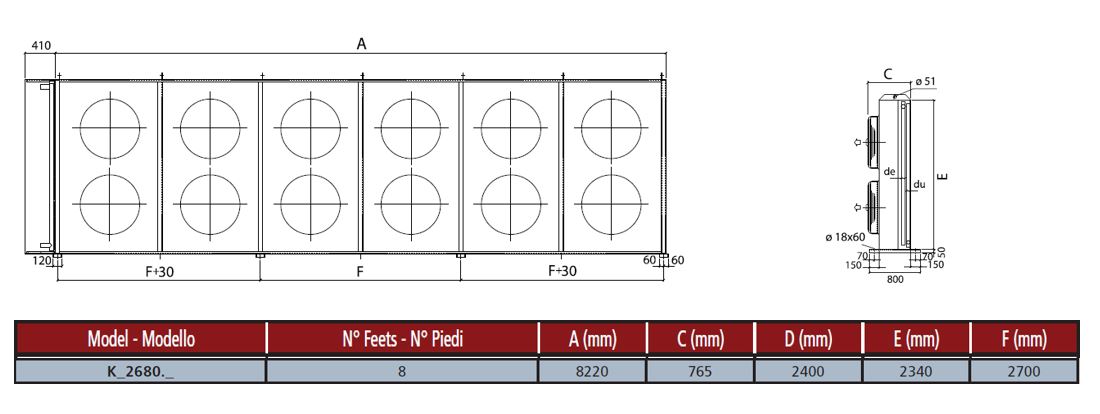

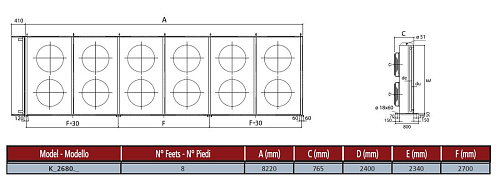

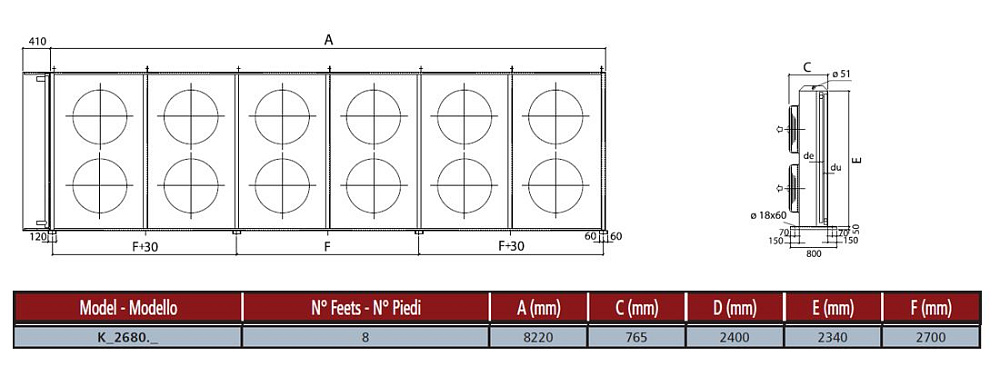

Агрегат выполнен в исполнении с горизонтальным направлением воздушного потока; конфигурация теплообменной секции соответствует требованиям EN 327 и обозначается как 6×2×800 мм. Для создания требуемого объёма воздушного обмена применены двенадцать осевых вентиляторов диаметром 800 мм, сформированные в единый модуль для равномерного продува поверхности теплообмена и снижения локальных перепадов температуры в секциях.

Корпус изделия изготовлен из оцинкованной стали с порошковым покрытием, обеспечивающим защиту от атмосферных воздействий; конструктивно предусмотрена модульная сборка теплообменных секций и вентиляторных модулей в соответствии с промышленными стандартами. Теплообменник выполнен по стандартной для наружных конденсаторов технологии в рамках EN 327, интеграция вентиляторов и трубных пучков обеспечивает проектную производительность при заданных условиях.

Конденсатор рассчитан на работу в составе выносных конденсационных установок холодоснабжения и совместим с системами, использующими хладагент R404A; типовое применение — крупные холодильные установки, распределительные и логистические центры, промышленные холодильные камеры и морозильные линии, где требуется высокая производительность при наружной установке и подключении через патрубки указанных диаметров.

Документация

Каталог оборудования
(2 455.50 Kb)
