Конденсатор Thermokey серии «H» 758 кВт, R404a, ∆T=15 K, EN 327 5х2х800 мм, KH 2580.CD H

Описание

Конденсатор Thermokey серии H рассчитан на отвод тепла порядка 758 кВт при использовании хладагента R404A и температурном перепаде ∆T = 15 K по методике EN 327; конструктивная конфигурация секций приведена как 5×2×800 мм, суммарная площадь теплообмена составляет примерно 1 427 м², а объем трубной системы — 156 литров; номинальный массовый расход воздуха через пакет теплообмена достигает порядка 177 000 м³/ч, акустический уровень на удалении 10 м — около 58 dBA.

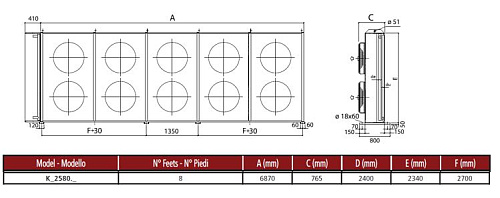

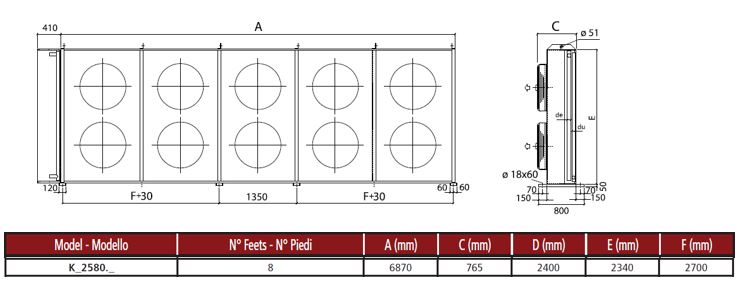

Исполнение с горизонтальным воздушным потоком включает десять осевых вентиляторов диаметром 800 мм, расположенных для обеспечения равномерного продува через теплообменный блок; модульная компоновка секций по EN 327 облегчает гидравлическое и монтажное соединение, при этом система имеет два входных патрубка диаметром 76 мм и два выходных диаметром 42 мм, что обеспечивает совместимость с многоконтурными схемами охлаждения.

Корпус агрегата выполнен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным воздействиям; теплообменный блок соответствует требованиям EN 327, что определяет стандартизированную геометрию секций и элементы сопряжения, а применение осевых вентиляторов обеспечивает эффективный воздушный теплообмен при относительно компактной модульной компоновке.

Применение конденсатора целесообразно в крупных холодильных системах коммерческой и промышленной сферы: удалённые конденсаторные установки для распределительных складов, холодильных камер и технологических линий пищевой промышленности; агрегат предназначен для интеграции в системы, использующие R404A и рассчитанные на рабочий перепад 15 K, с учётом указанных размеров патрубков и требуемого расхода воздуха.
