Конденсатор Thermokey серии «H» 676 кВт, R404a, ∆T=15 K, EN 327 5х2х800 мм, KH 2580.BD V
- Артикул: KH 2580.BD V
- Бренд: Thermokey
- Вес кг: 1 222
- Исполнение: вертикальный воздушный поток (V)
- Объем труб л: 119
- Площадь теплообмена м2: 1 070
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 10х800
- Патрубки Вход / Выход мм: 2x76 / 2x42
- Расход воздуха м3/час: 190 000
- Производительность кВт R404A DT15K EN327: 676
- Уровень шума dBA 10м: 58
Описание
Конденсатор Thermokey серии «H» рассчитан на тепловую нагрузку 676 кВт по хладагенту R404A при температурной разности ΔT = 15 K в соответствии с методикой EN 327; воздухообмен через теплообменный блок составляет порядка 190 000 м3/ч, что обеспечивается комплексом из десяти вентиляторов диаметром 800 мм; заявленный уровень акустического давления на расстоянии 10 м — 58 дБА; рабочий объем трубной системы — 119 л, эффективная площадь теплообмена — примерно 1 070 м2, присоединительные патрубки имеют диаметры 2×76 мм (вход) и 2×42 мм (выход).

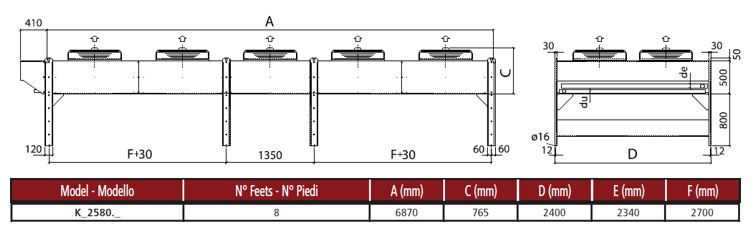

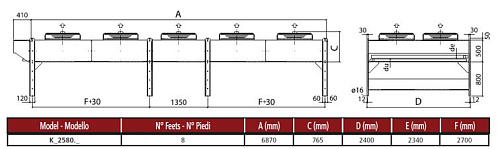

Конструкция выполнена по схеме вертикального воздушного потока: вентиляторы расположены над теплообменными элементами и формируют сквозной поток воздуха через трубно-пластинчатый блок; наличие двух входных и двух выходных патрубков предусматривает подключение к многоконтурным холодильным магистралям и упрощает технологическую разводку в составе выносной установки; исполнение и маркировка KH 2580.BD V отражают вертикальную компоновку агрегата.
Корпус агрегата изготовлен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным воздействиям, что обеспечивает защиту внешних элементов при наружной установке; теплообменный блок представляет собой трубную систему с заявленным объемом и большой площадью поверхности теплообмена, обеспечивающей требуемую производительность при заданных тепловых и гидравлических условиях; конструкция обеспечивает стандартный набор сервисных зон для подключения и обслуживания магистральных линий.
Применение данного конденсатора ориентировано на промышленные холодильные комплексы, складские и логистические объекты, а также пищевую промышленность, где требуется внешнее размещение конденсатора с вертикальным обдувом и производительностью, соответствующей указанным параметрам; конструктивные и присоединительные решения обеспечивают совместимость с системами, использующими хладагент R404A и требующими расчётной ΔT по EN 327.
