Конденсатор Thermokey серии «H» 539 кВт, R404a, ∆T=15 K, EN 327 4х2х800 мм, KH 2480.BD V
- Артикул: KH 2480.BD V
- Бренд: Thermokey
- Вес кг: 982
- Исполнение: вертикальный воздушный поток (V)
- Объем труб л: 95
- Площадь теплообмена м2: 856
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 8х800
- Патрубки Вход / Выход мм: 2x76 / 2x35
- Расход воздуха м3/час: 152 000
- Производительность кВт R404A DT15K EN327: 539
- Уровень шума dBA 10м: 57
Описание
Конденсатор Thermokey серии H предназначен для работы с хладагентом R404A и рассчитан по методике EN 327 при перепаде температур 15 K на тепловую нагрузку порядка 539 кВт; паспортная производительность по воздуху составляет около 152 000 м3/ч, обеспечиваемая комплексом вентиляции из восьми вентиляторов диаметром 800 мм. Теплообменная поверхность агрегата составляет 856 м2, а емкость теплообменных труб — 95 л, что определяет гидравлические и тепловые характеристики при подключении к холодильному циклу; уровень акустического воздействия на расстоянии 10 м — 57 dBA.

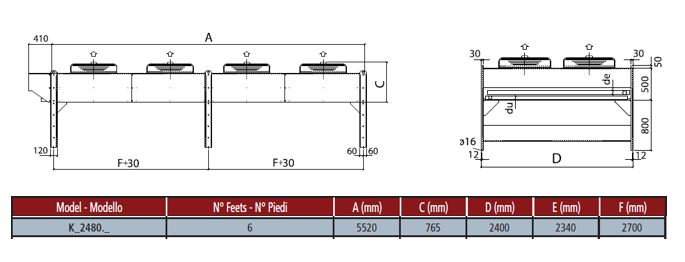

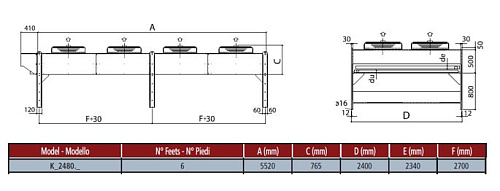

Конструкция выполнена в исполнении с вертикальным направлением воздушного потока: воздушный обмен организован через секцию теплообменников, собранную по габаритно-технической схеме, соответствующей EN 327 (конфигурация 4×2×800 мм), что обеспечивает последовательное прохождение потока через блоки. Подключение к холодильной магистрали выполнено через два входных и два выходных патрубка диаметром 76 и 35 мм соответственно, что позволяет интегрировать агрегат в многоконтурные установки и обеспечивает удобство гидравлического сопряжения с компрессорными станциями.
Корпус и внешние элементы агрегата выполнены с учетом атмосферостойкости: корпус изготовлен из оцинкованной стали с полимерной порошковой окраской, устойчивой к осадкам и коррозионным нагрузкам в типичных наружных условиях эксплуатации. Применение секционной конструкции теплообменника и унифицированных вентиляторов облегчает обслуживание и замену компонентов, а соответствие сборки требованиям EN 327 регламентирует технологию изготовления и испытаний теплообменного блока.
Агрегат предназначен для применения в промышленных холодильных установках и системах центрального кондиционирования с использованием R404A, в том числе в установках холодильных стеллажей, морозильных камер и распределительных складов, где требуется удалённое конденсирование; указанные диаметры патрубков и гидравлические параметры обеспечивают совместимость с типовыми компрессорно-конденсаторными контурами промышленного класса.
