Конденсатор Thermokey серии «H» 539 кВт, R404a, ∆T=15 K, EN 327 4х2х800 мм, KH 2480.BD H

Описание

Конденсатор Thermokey серии H (модель KH 2480.BD H) предназначен для работы с хладагентом R404A; его теплопроизводительность при перепаде температур 15 K по методике EN 327 составляет 539 кВт. Обеспечение теплопередачи реализовано за счёт общей площади теплообмена 856 м² и объёма трубного контура 95 л; расчётный воздушный поток через теплообменник — 152 000 м³/ч, уровень акустического давления на расстоянии 10 м — 57 dBA.

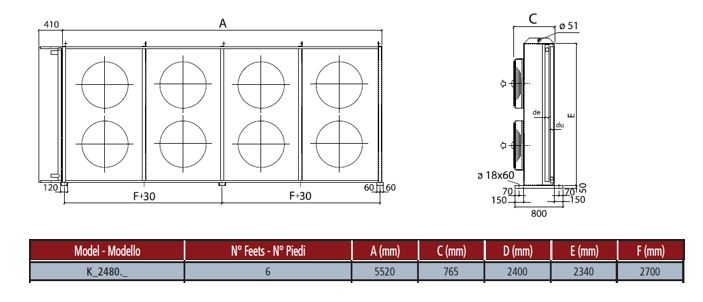

Корпус выполнен в исполнении с горизонтальным направлением воздушного потока; вентиляторы установлены в конфигурации 4×2 по диаметру 800 мм (всего восемь вентиляторов), что обеспечивает равномерный обдув теплообменных элементов. Подвод и отвод хладагента реализованы через комплект патрубков с парами соединений диаметров 76 мм и 35 мм соответственно, что учитывается при проектировании магистралей и гидравлическом расчёте.

В конструкции применены стандартные материалы и технологические решения, принятые для выносных конденсаторов: корпус из оцинкованной стали с порошковым покрытием для защиты от атмосферных воздействий и крупномасштабная теплообменная поверхность, рассчитанная по EN 327. Осевые вентиляторы большого диаметра используются для обеспечения требуемого объёма воздухообмена при относительно низких скоростях обдува теплообменных труб.

Устройство предназначено для интеграции в промышленные холодильные установки пищевой промышленности, логистики и торговых объектов, где требуются выносные конденсаторы большой мощности, совместимые с системами на R404A и рассчитанные на ∆T = 15 K; при выборе места установки необходимо учитывать ориентацию горизонтального потока и уровень шумового воздействия на окружающую среду.
