Конденсатор Thermokey серии «H» 396 кВт, R404a, ∆T=15 K, EN 327 3х2х800 мм, KH 2380.BD H

Описание

Конденсатор рассчитан на холодопроизводительность 396 кВт при использовании хладагента R404A и расчетном температурном перепаде 15 K в соответствии с методикой EN 327; расчетные аэродинамические характеристики обеспечиваются расходом воздуха порядка 114 000 м3/ч, объемом трубной обвязки около 74 л и эффективной площадью теплообмена примерно 642 м²; гидравлические подключения выполнены в виде двух входных патрубков Ø64 мм и двух выходных Ø42 мм; акустический уровень на расстоянии 10 м составляет около 56 dBA.

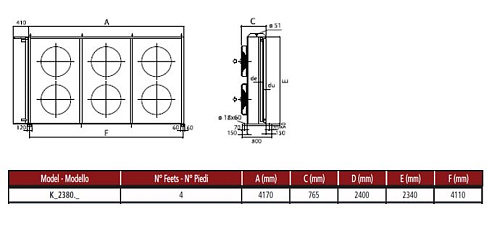

Конструктивно устройство выполнено в исполнении с горизонтальным направлением воздушного потока и оснащено шестью осевыми вентиляторами диаметром 800 мм, обеспечивающими требуемую производительность и распределение потока через теплообменный блок; трубный блок и вентиляторная группа размещены с учетом обслуживания и подключения хладопровода по указанным диаметрам патрубков.

Корпус агрегата выполнен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным воздействиям; оценка тепловых характеристик произведена по стандарту EN 327, оборудование рассчитано на работу с хладагентом R404A; конструкция теплообменника и трубной обвязки обеспечивает значительный теплообменный ресурс при заданном объеме труб.

Применение — как внешний/выносной конденсатор в системах промышленного и коммерческого охлаждения: морозильные и холодильные камеры, распределительные центры и торговые объекты с системами на R404A; при выборе места установки следует учитывать горизонтальное направление воздушного потока и уровень шума на 10 м, а также соответствие диаметров патрубков требованиям проектной гидравлики.
