Конденсатор Thermokey серии «H» 310 кВт, R404a, ∆T=15 K, EN 327 3х2х800 мм, KH 2380.AD V
- Артикул: KH 2380.AD V
- Бренд: Thermokey
- Вес кг: 680
- Исполнение: вертикальный воздушный поток (V)
- Объем труб л: 49
- Площадь теплообмена м2: 428
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 6х800
- Патрубки Вход / Выход мм: 2х64 / 2х35
- Расход воздуха м3/час: 123 600
- Производительность кВт R404A DT15K EN327: 310
- Уровень шума dBA 10м: 56
Описание
Конденсатор Thermokey серии «H» рассчитан для работы с хладагентом R404A при температурном перепаде 15 K и сертифицирован по методике EN 327; номинальная холодопроизводительность для указанного режима составляет 310 кВт. Теплообменная поверхность агрегата обеспечивает эффективный теплообмен при заявленных условиях и имеет суммарную площадь порядка 428 м², а объем трубной системы составляет 49 литров, что влияет на подбор трубопроводов и ёмкостей системы.

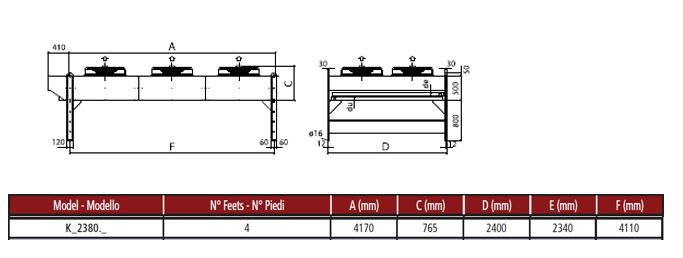

Компоновка выполнена для вертикального воздушного потока: теплообменный блок собран в модульном исполнении EN 327 3×2×800 мм и оснащён шестью осевыми вентиляторами диаметром 800 мм, работающими в конфигурации 3×2. Расположение вентиляторов и направленный вверх поток воздуха предназначены для организации отведения теплоносителя и интеграции в выносные холодильные установки; расчётный объём прокачиваемого воздуха около 123 600 м³/ч. Подсоединение к системе реализовано через два входных и два выходных патрубка диаметром 64 мм и 35 мм соответственно, что определяет требования к магистралям и фитингам. Уровень акустического давления на расстоянии 10 м составляет 56 dBA и учитывается при проектировании размещения агрегата на объекте.
Корпус агрегата выполнен с применением материалов, обеспечивающих стойкость к атмосферным воздействиям: конструкционные элементы из оцинкованной стали с порошковой окраской, что снижает коррозионные риски при наружной установке. Конструкция теплообменного блока и выбранный объём трубной системы соответствуют требованиям по сервисному доступу и подключению по стандартным промышленным практикам; изделие маркировано как KH 2380.AD V.
Конденсатор предназначен для включения в выносные холодильные схемы торговых и логистических предприятий, пищевых производств и складов, где требуется производительность порядка 300 кВт на R404A при ∆T=15 K; указанные диаметр вентиляторов, расход воздуха и размеры подсоединения определяют условия монтажа и совместимость с компрессорно-конденсаторными линиями соответствующей пропускной способности.
