Конденсатор Thermokey серии «H» 301.6 кВт, R404a, ∆T=15 K, EN 327 2х2х800 мм, KH 2280.CD H

Описание

Конденсатор Thermokey серии H (модель KH 2280.CD H) рассчитан на работу с хладагентом R404A и по протоколу испытаний EN 327 обеспечивает холодопроизводительность 301,6 кВт при заданном температурном перепаде ΔT = 15 K. Теплообменная поверхность агрегата составляет примерно 571 м² при объёме труб 64 л, что определяет ёмкость холодоагента и способность рассеивать тепловую нагрузку. Горизонтальный тип воздушного потока и расчётный объём перемещаемого воздуха порядка 70 800 м³/ч обеспечиваются четырьмя осевыми вентиляторами диаметром 800 мм; уровень акустического воздействия на дистанции 10 м указан как 54 dBA. Патрубки вход/выход выполнены в виде двух параллельных присоединений диаметром 54 мм и 35 мм, что допускает разделение контуров или последовательное/параллельное присоединение в соответствии с проектными требованиями.

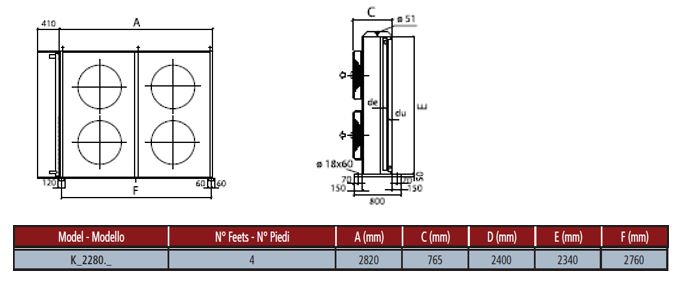

Конструкция теплообменника и расположение вентиляторов выполнены в исполнении EN 327 2×2×800 мм, то есть в виде двух секций по два вентилятора диаметром 800 мм, ориентированных для горизонтального обдува. Такое компонентное расположение обеспечивает равномерное распределение воздушного потока по сечению теплообменника и позволяет организовать секционный доступ к вентиляторным узлам при сервисном обслуживании. Корпус и монтажные элементы рассчитаны на наружную установку и размещение вентиляторных агрегатов в профильном исполнении для конденсационных блоков.

В составе применены типовые технологические решения для выносных конденсаторов: крупно-площадной теплообменник с расчётной площадью теплообмена и значительным объёмом труб, осевые вентиляторы большого диаметра для достижения высоких удельных расходов воздуха и узлы присоединения, соответствующие промышленным стандартам. Исполнение корпуса и покрытий обеспечивает устойчивость к атмосферным воздействиям; характеристики шумового уровня и воздушного расхода соответствуют эксплуатационным требованиям наружных конденсаторов при заданной мощности и хладагенте.

Агрегат предназначен для применения в системах коммерческого и промышленного холодильного хозяйства, где требуется конденсация тепла в открытом исполнении для хладагента R404A при расчётной мощности порядка 300 кВт и ΔT 15 K; типовые области применения включают холодоснабжение складских и логистических объектов, пищевые производства и морозильные камеры с распределённой магистралью, где целесообразно использование двухпоровых присоединений для организации контуров хладагента.

Документация

Каталог оборудования
(2 455.50 Kb)
