Конденсатор Thermokey серии «H» 215.8 кВт, R404a, ∆T=15 K, EN 327 2х2х800 мм, KH 2280.AD H
- Артикул: KH 2280.AD H
- Бренд: Thermokey
- Вес кг: 462
- Исполнение: горизонтальный воздушный поток (H)
- Объем труб л: 32
- Площадь теплообмена м2: 286
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 4х800
- Патрубки Вход / Выход мм: 2х42 / 2х28
- Расход воздуха м3/час: 82 400
- Производительность кВт R404A DT15K EN327: 215,8
- Уровень шума dBA 10м: 54
Описание
Конденсатор Thermokey серии H, модель KH 2280.AD H, рассчитан по EN 327 при перепаде температур 15 K и предназначен для работы по хладагенту R404A с номинальной теплопередачей 215,8 кВт. К основным рабочим характеристикам относятся объем трубной системы 32 л и эффективная площадь теплообмена 286 м², обеспечивающие заданную производительность при расчетных условиях; объёмный расход воздуха через блок при номинальном режиме составляет примерно 82 400 м³/ч, акустический уровень на дистанции 10 м — 54 dBA. Подключение гидравлики реализовано двойным входом и выходом с присоединительными размерами Ø42 мм и Ø28 мм соответственно, что обеспечивает возможность организации двухпоточных магистралей.

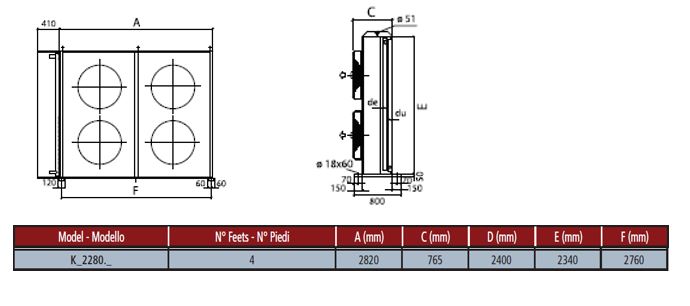

Конструкция выполнена в исполнении с горизонтальным направлением воздушного потока: теплообменный блок сконфигурирован согласно формату EN 327 2×2×800 мм, а подача воздуха обеспечивается четырьмя осевыми вентиляторами диаметром 800 мм, расположенными для формирования поперечного обдува секций теплообменника. Такое компоновочное решение обеспечивает равномерное распределение потока по площади поверхностей теплообмена и совместимо с выносным размещением агрегата вне обслуживаемого помещения.
Кузов и внешние элементы корпуса изготовлены из оцинкованной стали и защищены порошковой краской, стойкой к атмосферным воздействиям, что обеспечивает коррозионную стойкость при наружной установке. Применение модульной секционной сборки теплообменника позволяет выполнять сервисное обслуживание и замену секций без демонтажа всего блока; конструкция также учитывает стандарты испытаний EN 327 для размера и проверки тепловой производительности.
Агрегат предназначен для интеграции в выносные холодильные установки промышленных и коммерческих объектов, включая морозильные и охладительные камеры, распределительные центры и технологические линии пищевой промышленности, где требуется производительность порядка нескольких сотен кВт при работе на R404A; горизонтальное направление потока и параметр акустического уровня следует учитывать при выборе места наружной установки и трассировки фреоновых магистралей.
