Конденсатор Thermokey серии «H» 133.7 кВт, R404a, ∆T=15 K, EN 327 2х800 мм, KH 2180.BD H

Описание

Конденсатор Thermokey серии H (модель KH 2180.BD H) рассчитан на работу с хладагентом R404A и обеспечивает теплопередачу порядка 133,7 кВт при температурной разнице конденсации ∆T = 15 K по методике EN 327; расчетная производительность воздухообмена достигает примерно 38 000 м3/ч, что обеспечивается двумя осевыми вентиляторами диаметром 800 мм; акустическое воздействие на расстоянии 10 м составляет около 51 dBA.

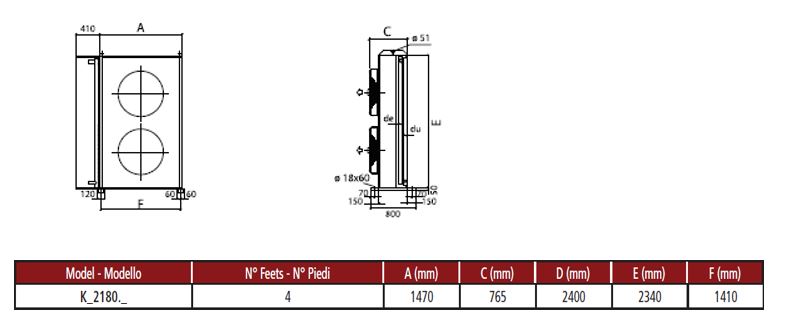

Исполнение с горизонтальным направлением воздушного потока предполагает расположение вентиляторов и теплообменного пакета таким образом, чтобы обеспечить равномерный проход воздуха через ребристую поверхность теплообмена; конструкция предусматривает два входных и два выходных патрубка для хладагента (пара диаметров 42 мм и 22 мм), а объём трубной системы порядка 25 л определяет требования к заправке и управлению хладагентом в контуре.

Корпус агрегата выполнен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным осадкам, что обеспечивает базовую коррозионную защиту внешних элементов; теплообменная площадь порядка 214 м2 указывает на развитую поверхность теплообмена, снижающую удельную тепловую нагрузку на единицу площади и влияющую на гидравлические характеристики и потерю давления в трубном пучке.

Применение конденсатора целесообразно во внешних холодильных установках и промышленных системах кондиционирования с использованием R404A, где требуется удалённое размещение теплообменного блока с горизонтальным потоком воздуха; соответствие испытательной методике EN 327 облегчает интеграцию в проекты, требующие подтверждённых характеристик по теплоотдаче.
