Конденсатор Thermokey серии «H» 544 кВт, R404a, ∆T=15 K, EN 327 7х800 мм, KH 1780.CD V

Описание

Конденсатор Thermokey серии H рассчитан на работу с хладагентом R404A и имеет номинальную тепловую производительность 544 кВт при температурном перепаде конденсации ΔT 15 K по методике EN 327; теплообменная поверхность составляет 1 104 м², объём холодильных труб — 188 л, суммарный воздухообмен при работе вентиляторов достигает 128 800 м³/ч, акустический уровень на расстоянии 10 м — 57 дBA; гидравлические присоединения выполнены с условными диаметрами входа/выхода 76/54 мм.

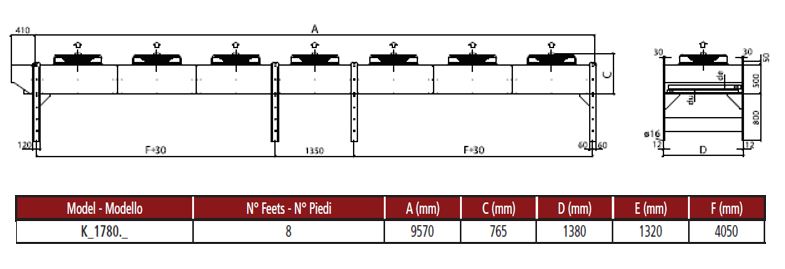

Исполнение корпуса предусматривает вертикальный поток воздуха: воздух проходит через теплообменную поверхность по вертикали, а отвод выполняется осевыми вентиляторами в количестве семи с диаметром рабочего колеса 800 мм, что обеспечивает требуемый аэродинамический напор и расход воздуха для заданной производительности; конструктивно конденсатор выполнен как выносной агрегат с доступом к патрубкам для подсоединения магистралей.

Корпус и наружные элементы выполнены с учётом наружной эксплуатации: использованы материалы и покрытия, обеспечивающие стойкость к атмосферным воздействиям (оцинкованная сталь с порошковой окраской); конструкция теплообменника соответствует требованиям EN 327 по размерам и конфигурации секций.

Область применения — промышленные холодильные схемы и внешние конденсаторные установки в системах хранения и переработки продуктов, логистике и торговле, использующих R404A и требующих конденсации при ΔT 15 K; присоединительные размеры и номинальная производительность совместимы с промышленными магистралями и компрессорными агрегатами соответствующего диапазона мощности, при монтаже следует учитывать обеспечение свободного притока и отвода воздуха по вертикали.
