Конденсатор Thermokey серии «H» 494 кВт, R404a, ∆T=15 K, EN 327 7х800 мм, KH 1780.BD V

Описание

Конденсатор Thermokey серии H (модель KH 1780.BD V) выполнен как выносной агрегат с номинальной теплопередачей 494 кВт при диапазоне ΔT 15 K по методу EN 327 и заправке хладагента R404A; рабочие гидравлические подключения выполнены с патрубками диаметром 76 мм (вход) и 54 мм (выход). Объём трубной системы составляет 143 л при суммарной площади теплообмена порядка 828 м², что определяет способность аппарата принимать и отводить значительные тепловые нагрузки в составе холодильных цепей.

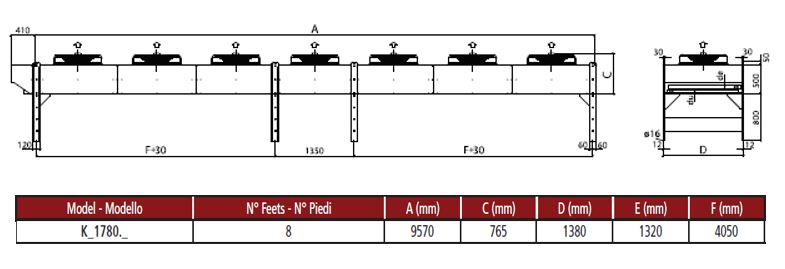

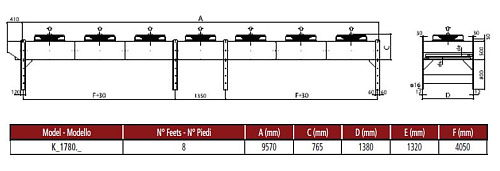

Конструктивно агрегат рассчитан на вертикальный воздушный поток: семь осевых вентиляторов диаметром 800 мм формируют поток воздуха через поверхность теплообмена, обеспечивая расчётный расход воздуха около 137 200 м³/ч. Такое исполнение предполагает размещение вентиляторов в верхней части корпуса и направленную циркуляцию воздуха сверху вниз/снизу вверх в зависимости от монтажа, что влияет на интеграцию блока в наружные установки и на схемы трубопроводов и электроуправления.

Корпус конденсатора выполнен из оцинкованной стали с порошковым покрытием, стойким к атмосферным воздействиям, что обеспечивает защиту металлоконструкции в наружных условиях эксплуатации. Теплообменный блок представляет собой многотрубную конструкцию с развитой плоскостью теплообмена, рассчитанную на работу с указанным хладагентом и эксплуатационные перепады температур; элементы вентсистемы подобраны с учётом уровня акустических характеристик — заявленный уровень шума на расстоянии 10 м составляет 57 dBA.

Применение данного конденсатора соответствует требованиям крупных холодильных установок в торговле, логистике и пищевой промышленности, где требуется удалённый отраслеобразующий агрегат с высокой пропускной способностью воздуха и заданной тепловой мощностью; совместимость с R404A и стандартными трубными патрубками делает его пригодным для интеграции в существующие и проектируемые системы по нормам EN 327.
