Конденсатор Thermokey серии «H» 479 кВт, R404a, ∆T=15 K, EN 327 6х800 мм, KH 1680.CD V

Описание

Конденсатор Thermokey серии H рассчитан на теплопроизводительность порядка 479 кВт при расчётной температурной разнице 15 K и тестировании по стандарту EN 327; теплообменный блок имеет суммарную поверхность теплообмена примерно 946 м² и объём трубной системы около 161 л, рассчитан под хладагент R404A; воздухообмен обеспечивается шести вентиляторами большого диаметра с суммарным расходом воздуха порядка 110 400 м³/ч, уровень акустического давления на дистанции 10 м — около 57 dBA, присоединительные патрубки компрессорной и жидкостной линий исполнены в диаметрах 76 мм и 42 мм соответственно.

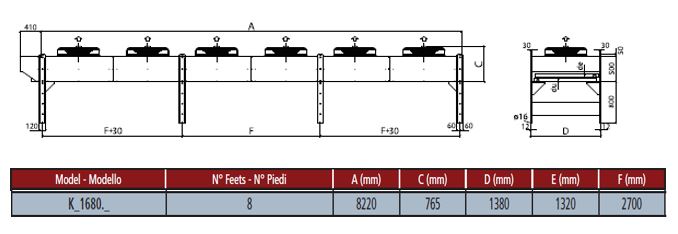

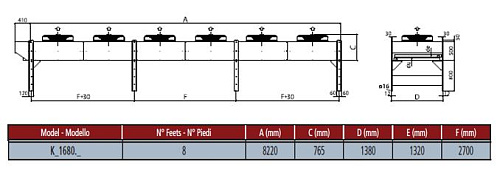

Конструкция выполнена под вертикальный поток воздуха: крупноразмерные осевые вентиляторы размещены над секциями теплообменника, что формирует направленную вертикальную тягу через трубно-ребристые блоки, спроектированные в исполнении по EN 327 с секционной компоновкой, рассчитанной на применение вентиляторов диаметром 800 мм; такое расположение вентиляторов и теплообменника определяет требования по зазорам над агрегатом и позволяет объединять его с удалёнными холодильными трассами.

Кузов и несущие элементы корпуса выполнены с применением оцинкованной стали и обработаны полимерным порошковым покрытием для защиты от атмосферных воздействий; теплообменник представляет собой трубную систему с развитой площадью теплообмена, рассчитанную на работу с хладагентом R404A и на значительные объёмы хладагента в контуре.

Конденсатор предназначен для комплектации выносных холодильных установок в торговых и промышленных системах холодоснабжения, включая складские и технологические холодильные контуры пищевой промышленности; параметры подсоединений и производительность делают его совместимым с крупногабаритными холодильными агрегатами и магистралями, где допустимо вертикальное направление вытяжки воздуха и предусмотрены условия для размещения вентиляторов диаметром 800 мм.
