Конденсатор Thermokey серии «H» 479 кВт, R404a, ∆T=15 K, EN 327 6х800 мм, KH 1680.CD H

Описание

Конденсатор Thermokey серии H с индексом KH 1680.CD H рассчитан на работу с хладагентом R404A и обеспечивает теплопередачу по методике EN 327 при перепаде температур ΔT = 15 K с номинальной холодопроизводительностью 479 кВт. Теплообменная поверхность агрегата имеет суммарную площадь порядка 946 м2, объём трубной системы составляет 161 л, а гидравлические патрубки подсоединяются диаметром 76 мм (вход) и 42 мм (выход). Проходящий через блок массовый расход воздуха достигает примерно 110 400 м3/ч, акустический уровень на удалении 10 м составляет 57 дБА.

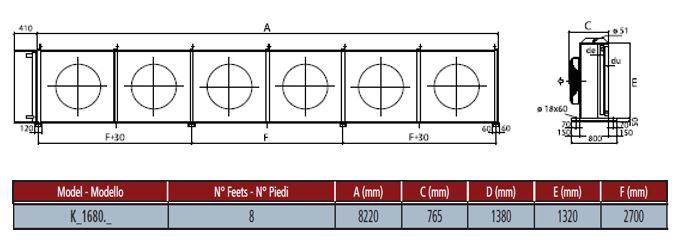

Конструкция выполнена для горизонтального направления воздушного потока: в одном корпусе расположены шесть осевых вентиляторов диаметром 800 мм, обеспечивающих принудительную конвекцию через теплообменные кассеты согласно требованиям EN 327. Аппарат предназначен для установки в качестве выносного конденсатора и рассчитан на интеграцию в магистрали промышленного холодильного оборудования с внешним размещением теплообменного блока.

Корпус агрегата выполнен из оцинкованной стали с порошковым покрытиям, устойчивым к атмосферным осадкам, что обеспечивает базовую коррозионную защиту наружных поверхностей. Конструкция теплообменников соответствует стандартам EN 327 по компоновке и исполнению, а подбор вентиляторов и гидравлических соединений обеспечивает совместимость с системами, рассчитанными на R404A и указанный перепад температур.

Применение конденсатора целесообразно в крупных холодильных установках промышленного и коммерческого назначения: распределительные холодильные пункты, морозильные камеры и складские комплексы пищевой индустрии и логистики, где требуется внешнее размещение конденсатора и эксплуатация при заданном ΔT 15 K. Устройство рассчитано на интеграцию в установки, спроектированные в соответствии с EN 327 и использующие хладагент R404A.

Документация

Каталог оборудования
(2 455.50 Kb)
