Конденсатор Thermokey серии «H» 423 кВт, R404a, ∆T=15 K, EN 327 6х800 мм, KH 1680.BD V

Описание

Номинальная теплопроизводительность конденсатора составляет 423 кВт при использовании хладагента R404A и расчётном температурном перепаде ΔT = 15 K, согласно методике EN 327; расчётная пропускная способность воздухообмена — 117 600 м3/ч, объём трубного контура — 123 л, суммарная теплообменная поверхность — 710 м2; подвод/отвод хладагента выполнены патрубками диаметром 76 мм и 42 мм соответственно, уровень акустического давления на расстоянии 10 м — 57 dBA.

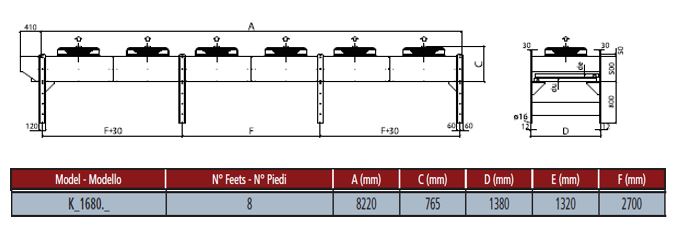

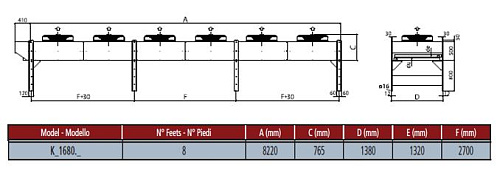

Конструктивно агрегат выполнен с вертикальным направлением воздушного потока: для прогонки воздуха через теплообменный блок используются шесть вентиляторов диаметром 800 мм, размещённых в составе одного агрегата; конфигурация и расчёт тепловой мощности соответствуют требованиям EN 327 для наружных (выносных) конденсаторов.

Корпус агрегата изготовлен из оцинкованной стали с порошковым покрытием, обеспечивающим защиту от атмосферных воздействий; применённый трубный контур и теплообменные поверхности рассчитаны на работу с хладагентом R404A при типовых условиях эксплуатации, расчётные параметры и объём труб позволяют учитывать гидравлические потери при подборе внешней магистрали.

Применение — в системах промышленного охлаждения и кондиционирования для объектов торговли, складской и пищевой логистики, в том числе для низкотемпературных камер и выносных агрегатов большой мощности; при проектировании установки следует учитывать вертикальный воздушный поток и акустические характеристики для размещения вблизи зданий и рабочих зон, а также соответствие подключения магистралей указанным диаметрaм патрубков.
