Конденсатор Thermokey серии «H» 402 кВт, R404a, ∆T=15 K, EN 327 5х800 мм, KH 1580.CD V

Описание

Конденсатор Thermokey серии H рассчитан на отвод тепловой мощности 402 кВт при использовании хладагента R404A и температурной разнице конденсации 15 K, измеренной по методике EN 327. Коил имеет приведённую площадь теплообмена порядка 789 м² и объём трубной системы примерно 86 литров, что определяет теплопередающие и гидравлические характеристики блока. Производительность воздуха обеспечивается суммарным расходом порядка 92 000 м³/ч, а уровень звукового давления на 10 метрах от агрегата составляет около 56 дБА.

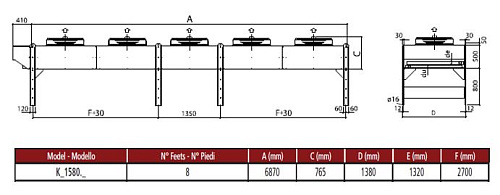

Модель выполнена с вертикальным направлением воздушного потока (исполнение V); пять осевых вентиляторов диаметром 800 мм располагаются в модульной компоновке для формирования направленного столба продувки через теплообменный блок. Конденсатор предназначен для выносной установки и спроектирован с учётом подключения магистралей по трубам с условными проходами 64 мм для входа и 42 мм для выхода хладагента.

Корпус устройства выполнен из оцинкованной стали с порошковой окраской, устойчивой к атмосферным осадкам, что обеспечивает базовую защиту от коррозии при наружной эксплуатации. Нормативные характеристики теплопередачи и масса теплообменной поверхности заданы в соответствии со стандартом EN 327; конструкция теплообменного пакета и гидравлические параметры адаптированы под работу с R404A при заданном ΔT.

Применение конденсатора обосновано в системах промышленного холодоснабжения для складов, морозильных комплексов, объектов пищевой промышленности и распределительной логистики, где требуется выносное размещение конденсирующего звена. Устройство рассчитано на интеграцию с компрессорными агрегатами и магистралью, соответствующей указанным диаметрам патрубков и характеристикам хладагента.
