Конденсатор Thermokey серии «H» 359 кВт, R404a, ∆T=15 K, EN 327 5х800 мм, KH 1580.BD V

Описание

Конденсатор Thermokey серии «H» (модель KH 1580.BD V) рассчитан на холодопроизводительность около 359 кВт при испытательных условиях EN 327 и перепаде температур ΔT = 15 K; предназначен для работы с хладагентом R404A. Заявленный объём трубной системы — 66 л, полезная площадь теплообмена составляет 592 м2, а расчётный расход воздуха через теплообменный блок достигает примерно 98 000 м3/ч; акустический уровень на расстоянии 10 м — 56 дБA.

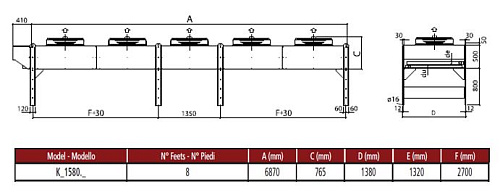

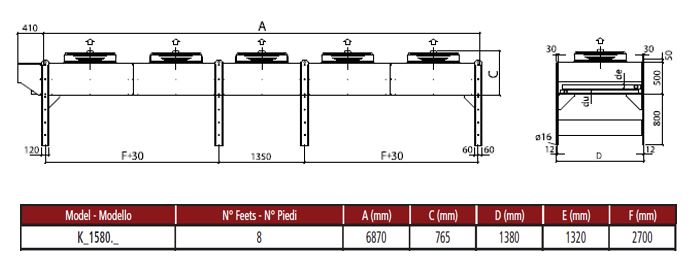

Конструкция выполнена с вертикальным направлением воздушного потока: для создания необходимой пропускной способности применены пять осевых вентиляторов диаметром 800 мм, смонтированных в конфигурации, обеспечивающей проход потока через теплообменный блок. Патрубки подсоединения хладагента имеют номинальные диаметры 64 мм (вход) и 42 мм (выход), что влияет на выбор трубопроводной арматуры и присоединительных элементов при монтаже.

Корпус агрегата изготавливается из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным осадкам, что обеспечивает базовую коррозионную защиту наружного исполнения. Теплообменная секция и гидравлическая ёмкость соответствуют расчётным параметрам по EN 327; использование большого суммарного сечения теплообмена в сочетании с осевыми вентиляторами обеспечивает проектную теплоотдачу при заданном перепаде температур.

Конденсатор предназначен для выносной установки в составе холодильных систем коммерческого и промышленного назначения, в том числе торговых площадей, складов и предприятий пищевой промышленности, где требуется холодопроизводительность порядка 359 кВт на R404A. При проектировании системы необходимо учитывать вертикальное направление потока для обеспечения беспрепятственной вентиляции, согласование диаметров присоединительных патрубков 64/42 мм и акустические условия эксплуатации с учётом уровня шума на 10 м.

Документация

Каталог оборудования
(2 455.50 Kb)
