Конденсатор Thermokey серии «H» 285 кВт, R404a, ∆T=15 K, EN 327 4х800 мм, KH 1480.BD V
- Артикул: KH 1480.BD V
- Бренд: Thermokey
- Вес кг: 592
- Исполнение: вертикальный воздушный поток (V)
- Объем труб л: 54
- Площадь теплообмена м2: 475
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 4х800
- Патрубки Вход / Выход мм: 64 / 42
- Расход воздуха м3/час: 78 400
- Производительность кВт R404A DT15K EN327: 285
- Уровень шума dBA 10м: 55
Описание
Конденсатор Thermokey серии H рассчитан на холодопроизводительность 285 кВт при использовании хладагента R404A и температурном перепаде ∆T = 15 K по протоколу EN 327; эффективная площадь теплообмена составляет 475 м², внутренний объём труб — 54 л, что определяет ёмкость и гидравлические характеристики теплообменного блока. Объёмный расход воздуха через устройство заявлен на уровне 78 400 м³/ч, воздушное перемещение обеспечивается четырьмя рабочими колесами диаметром 800 мм, уровень звукового давления на расстоянии 10 м — 55 dBA; присоединительные патрубки имеют диаметры 64 мм (вход) и 42 мм (выход).

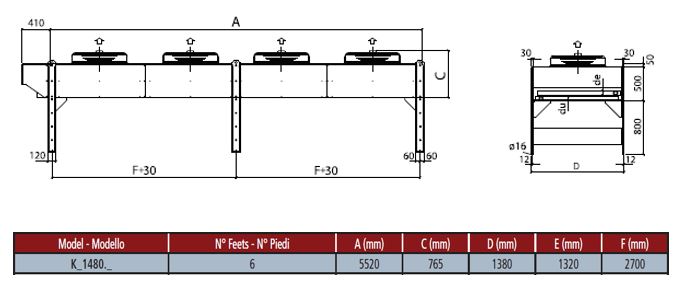

Корпус и компоновка рассчитаны на исполнение с вертикальным направлением воздушного потока: теплообменный блок сформирован в соответствии с конфигурацией EN 327 и обслуживается четырьмя вентиляторами Ø800 мм, размещёнными для обеспечения равномерного прохождения воздуха через торцевые и продольные секции теплообменника. Вертикальная ориентация потока облегчает интеграцию в схемы выносных конденсаторов и обеспечивает предсказуемое аэродинамическое сопротивление при расчёте системы.
Корпус агрегата выполнен из оцинкованной стали с порошковым покрытием, стойким к атмосферным осадкам, что обеспечивает эксплуатационную защиту внешних поверхностей. Конструкция теплообменника и гидравлические параметры соответствует требованиям EN 327 и рассчитана на работу с указанным хладагентом, при этом объём труб учитывается при подборе хладона и оценке заполнения системы.
Применение устройства целесообразно в выносных конденсационных установках для крупных холодильных систем предприятий пищевой промышленности, складов и логистических центров, где требуется конденсация по техническим условиям R404A; размеры присоединений и заявленные аэродинамические характеристики позволяют учитывать конденсатор при проектировании трубопроводов и подборе компрессорных блоков.
