Конденсатор Thermokey серии «H» 209.8 кВт, R404a, ∆T=15 K, EN 327 4х630 мм, KH 1463.BD V
- Артикул: KH 1463.BD V
- Бренд: Thermokey
- Вес кг: 343
- Исполнение: вертикальный воздушный поток (V)
- Объем труб л: 41
- Площадь теплообмена м2: 362
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 4х630
- Патрубки Вход / Выход мм: 54 / 42
- Расход воздуха м3/час: 62 000
- Производительность кВт R404A DT15K EN327: 209,8
- Уровень шума dBA 10м: 64
Описание
Конденсатор Thermokey серии «H» (модель KH 1463.BD V) предназначен для выносного применения в холодильных установках и рассчитан по методике EN 327 на теплопроизводительность 209,8 кВт при использовании хладагента R404A и перепаде температуры конденсации ΔT = 15 K; рабочий воздушный поток через пакет теплообменника обеспечивается производительностью порядка 62 000 м3/ч, задаваемой комплектом из четырёх вентиляторов диаметром 630 мм, а номинальный уровень звукового давления составляет 64 dBA на расстоянии 10 м.

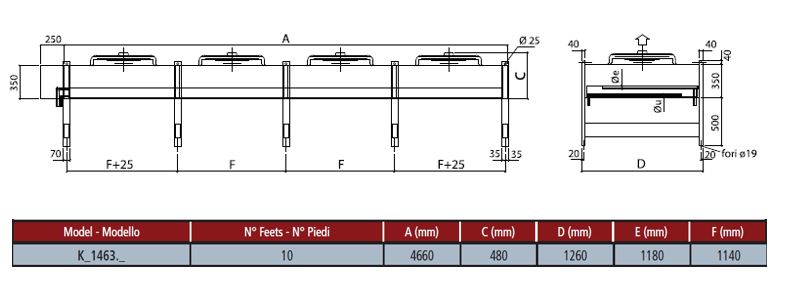

Конструктивно аппарат выполнен с вертикальным направлением воздушного потока: вентиляторы организуют поток через теплообменный пакет, трубный объём блока составляет 41 л, а суммарная площадка теплообмена — 362 м2; подвод/отвод хладагента выполнены штуцерами диаметром 54 мм (вход) и 42 мм (выход), что обеспечивает совместимость с магистральными трубопроводами соответствующих сечений.
Корпус агрегата изготовлен из оцинкованной стали и защищён порошковым лакокрасочным покрытием, рассчитанным на эксплуатацию в атмосферных условиях; теплообменный пакет выполнен в исполнении, соответствующем требованиям EN 327, что определяет расчётные размеры и конструктивные решения для оребрения и трубных линий.
Модель предназначена для интеграции в холодовые контуры торговых, складских и пищевых предприятий, применение типично для систем с низкотемпературной конденсацией на R404A и для выносного размещения наружного конденсатора с подключением по указанным диаметрам патрубков.
