Конденсатор Thermokey серии «H» 209.8 кВт, R404a, ∆T=15 K, EN 327 4х630 мм, KH 1463.BD H

Описание

Конденсатор Thermokey серии H предназначен для холодильных систем на хладагенте R404A и при расчетном перепаде температур ∆T = 15 K обеспечивает конденсационную мощность порядка 209,8 кВт (испытания по EN 327). Теплопередающая поверхность агрегата составляет 362 м², объём трубной системы — 41 л; конструктивный расход воздуха через секцию реализуется в пределах примерно 62 000 м³/ч. Уровень акустического воздействия на расстоянии 10 м зафиксирован на уровне 64 дБ(А). Подсоединение к магистралям предусматривает патрубки вход/выход диаметрами 54/42 мм соответственно.

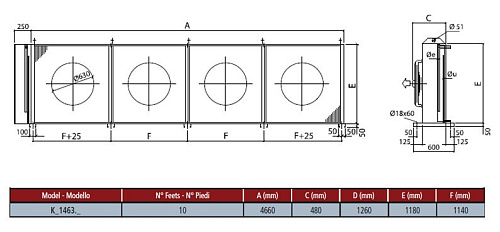

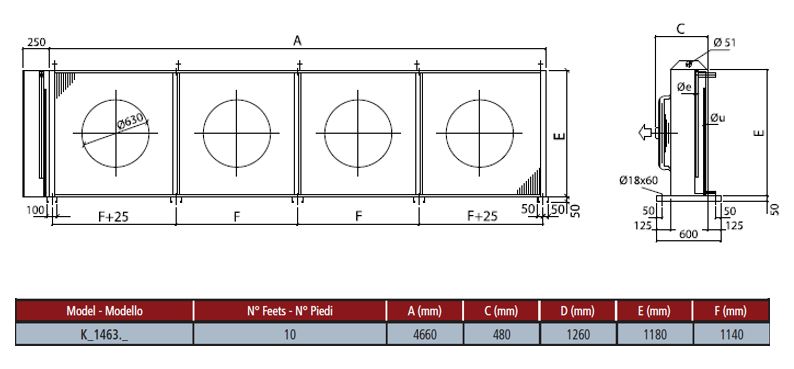

Исполнение с горизонтальным воздушным потоком организует сквозной обдув трубного теплообменника четырьмя осевыми вентиляторами диаметром 630 мм, что обеспечивает равномерное распределение потока по площади теплообмена и заданный объём прокачиваемого воздуха. Конструктивно агрегат выполнен как выносной конденсатор с расположением вентиляторов и блоков теплообмена, рассчитанным на эксплуатацию в составе внешних холодильных цепей.

Трубный теплообменник изготовлен в соответствии с требованиями EN 327; корпус и внешние элементы агрегата выполнены из оцинкованной стали с порошковой окраской, устойчивой к атмосферным осадкам, что повышает долговечность при наружной эксплуатации. Вентиляторы осевые большого диаметра обеспечивают требуемую пропускную способность воздуха при проектных параметрах; конструкция патрубков и объём трубной системы соответствует стандартным требованиям для систем с R404A.

Агрегат применим в наружных и линейных холодильных установках средней и крупной мощности: распределительные центры, склады с холодильными камерами и промышленные холодильные системы, где необходима конденсация порядка 200 кВт при ∆T 15 K. Соответствие EN 327 и стандартные размеры патрубков обеспечивают совместимость с типовыми промышленными компрессорно-конденсаторными схемами.
