Конденсатор Thermokey серии «H» 239 кВт, R404a, ∆T=15 K, EN 327 3х800 мм, KH 1380.CD V

Описание

Конденсатор Thermokey серии H выполнен для работы с хладагентом R404A и рассчитан по стандарту EN 327; при расчетной разности температур 15 K он обеспечивает холодопроизводительность порядка 239 кВт. Номинальный расход воздуха через теплообменный блок составляет примерно 55 200 м³/ч, что обеспечивается комплектом осевых вентиляторов, акустическое давление на удалении 10 м примерно 54 дБА.

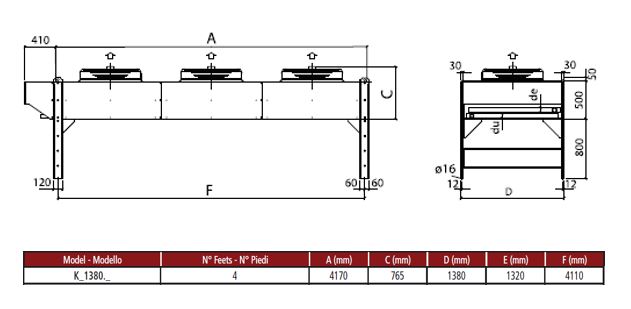

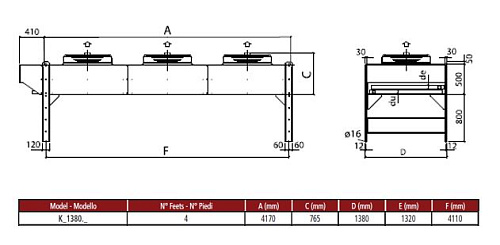

Конструктивно агрегат выполнен с вертикальным направлением воздушного потока: три осевых вентилятора диаметром 800 мм формируют проход воздуха через теплообменные поверхности, а трубные патрубки для подключения хладагента имеют диаметры 44 мм (вход) и 42 мм (выход). Модель обозначается KH 1380.CD V и рассчитана на интеграцию в выносные конденсаторные схемы среднего и крупного уровня мощности.

Теплообменная часть характеризуется общей площадью поверхности передачи тепла порядка 473 м² и объемом трубного контура около 53 л; при изготовлении корпуса применяется коррозионно-стойкое исполнение с защитными покрытиями, соответствующими требованиям наружной установки. Применение проверенных технологических стандартов при изготовлении теплообменников и вентиляторных узлов обеспечивает соответствие параметров, заявленных по EN 327.

Использование аппарата целесообразно в составе установок холодоснабжения предприятий пищевой промышленности, холодильных складов и логистических комплексов, где требуется коммутирование с холодильными агрегатами на R404A и подключение к магистральным трубопроводам указанного диаметра; модель рассчитана на наружную установку и совместима с типовыми конденсаторными схемами среднего и большого диапазона мощностей.

Документация

Каталог оборудования
(2 455.50 Kb)
