Конденсатор Thermokey серии «H» 239 кВт, R404a, ∆T=15 K, EN 327 3х800 мм, KH 1380.CD H

Описание

Конденсатор Thermokey серии H (модель KH 1380.CD H) рассчитан на работу с хладагентом R404A и обеспечивает теплопроизводительность 239 кВт при перепаде температур ΔT = 15 K по методике EN 327; объем трубного контура составляет 53 л, площадь теплообмена — примерно 473 м², расчетный расход воздуха через теплообменник — около 55 200 м³/ч, уровень акустического давления на расстоянии 10 м — 54 дБА; патрубки подключения системы хладагента имеют диаметр входа/выхода 44/42 мм.

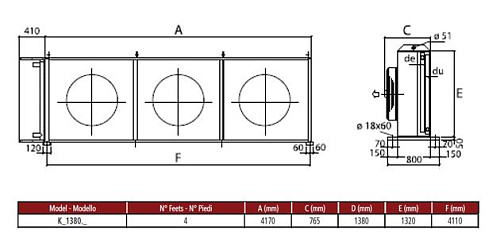

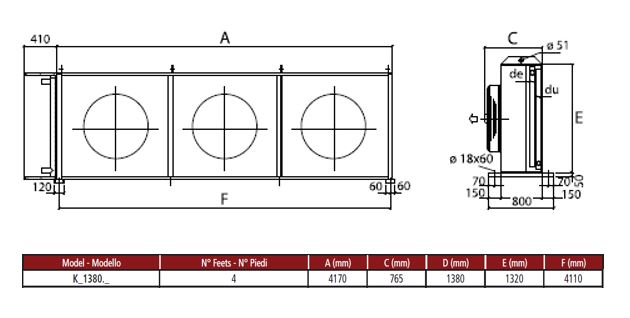

Конструкция выполнена в исполнении с горизонтальным направлением воздушного потока: теплообменный блок комплектуется тремя осевыми вентиляторами диаметром 800 мм, расположенными для обеспечения принудительной продувки площади теплообмена и заявленного расхода воздуха; трубный пучок и оребрение спроектированы с учетом измерений по EN 327 для обеспечения указанной производительности при заданном ΔT.

Корпус агрегата выполнен из оцинкованной стали с порошковой окраской, устойчивой к атмосферным осадкам, применены типовые конструктивные решения для выносных конденсаторов, включающие модульность вентиляторного блока и обслуживаемые патрубковые подключения; в составе изделия используются стандартные трубные емкости и теплообменные секции, рассчитанные на эксплуатацию в холодильных промышленных системах.

Применяется в системах промышленного и коммерческого охлаждения как внешний (выносной) конденсатор для холодильных установок, работающих на R404A и требующих порядка 239 кВт при ΔT 15 K; пригоден для интеграции в холодильные схемы складов, перерабатывающих и логистических объектов при наличии соответствующих соединительных трубопроводов и опорной конструкции для горизонтального исполнения.

Документация

Каталог оборудования
(2 455.50 Kb)
