Конденсатор Thermokey серии «H» 208 кВт, R404a, ∆T=15 K, EN 327 3х800 мм, KH 1380.BD H
- Артикул: KH 1380.BD H
- Бренд: Thermokey
- Вес кг: 447
- Исполнение: горизонтальный воздушный поток (H)
- Объем труб л: 41
- Площадь теплообмена м2: 355
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 3х800
- Патрубки Вход / Выход мм: 54 / 42
- Расход воздуха м3/час: 58 800
- Производительность кВт R404A DT15K EN327: 208
- Уровень шума dBA 10м: 54
Описание
Конденсатор Thermokey серии H (модель KH 1380.BD H) рассчитан на работу с хладагентом R404A и обеспечивает тепловую производительность 208 кВт при рабочем перепаде температур ΔT = 15 K согласно методике испытаний EN 327; расчетные параметры подтверждены по стандарту EN 327. Номинальный объём хладагентоносных труб составляет 41 литр, суммарная площадь теплообмена теплообменной поверхности — порядка 355 м², при этом расчётный объём воздушного потока через оборудование — около 58 800 м³/ч; уровень акустического воздействия на дистанции 10 м оценён в 54 dB(A).

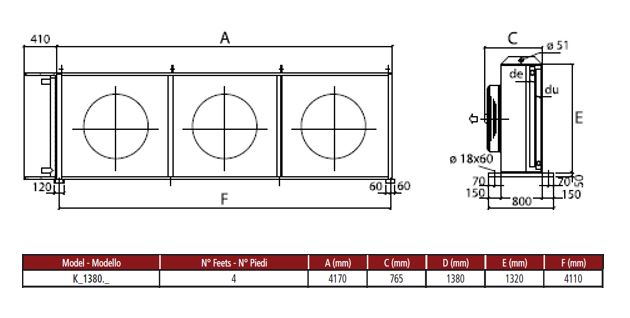

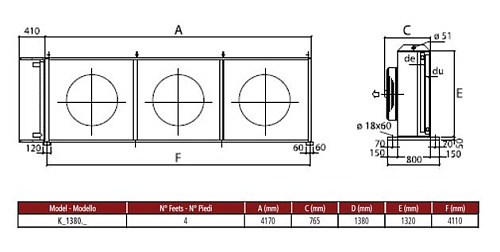

Конструкция выполнена в исполнении с горизонтальным направлением воздушного потока: теплообменный блок формируется в сочетании с тремя осевыми вентиляторами диаметром 800 мм, обеспечивающими организованный проход воздуха через оребрённый теплообменник. Входной и выходной патрубки гидравлического подключения имеют внутренние диаметры 54 мм и 42 мм соответственно, что определяет требования к трубопроводной подводке и фитинговому соединению на объекте.
Корпус и внешняя оболочка агрегата изготовлены из оцинкованной стали с порошковым лакокрасочным покрытием, устойчивым к атмосферным воздействиям; теплообменник представляет собой трубно-оребрённую конструкцию, расчётный объём труб и площадь поверхности определяют теплообменные характеристики и гидравлическое сопротивление при циркуляции хладагента. Исполнение и сертификация по EN 327 определяют процедуру измерения производительности и совместимость методик расчёта с проектными требованиями.
Конденсатор предназначен для применения в системах коммерческого и промышленного охлаждения: наружные выносные установки холодопроизводительности среднего и высокого диапазона (складские и распределительные центры, холодильные камеры пищевого производства и торговые объекты) с применением R404A; размеры и типы патрубков позволяют интегрировать устройство в существующие трубопроводы соответствующего диаметра и в модульные холодильные схемы.
