Конденсатор Thermokey серии «H» 165.3 кВт, R404a, ∆T=15 K, EN 327 3х800 мм, KH 1380.AD V
- Артикул: KH 1380.AD V
- Бренд: Thermokey
- Вес кг: 413
- Исполнение: вертикальный воздушный поток (V)
- Объем труб л: 27
- Площадь теплообмена м2: 237
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 3х800
- Патрубки Вход / Выход мм: 42 / 35
- Расход воздуха м3/час: 63 600
- Производительность кВт R404A DT15K EN327: 165,3
- Уровень шума dBA 10м: 54
Описание
Конденсатор Thermokey серии «H» предназначен для работы в холодильных системах на хладагенте R404A и рассчитан на теплопроизводительность порядка 165,3 кВт при перепаде температур воздух/хладоноситель 15 K согласно методике EN 327; аппарат обеспечивает пропуск воздуха порядка 63 600 м3/ч с использованием трёх вентиляторов диаметром по 800 мм, теплообменная поверхность около 237 м2 и объём трубного контура 27 л учитываются при гидравлическом расчёте; присоединительные патрубки для входа и выхода хладагента имеют условные диаметры 42 мм и 35 мм соответственно, уровень акустического давления на расстоянии 10 м составляет примерно 54 dBA.

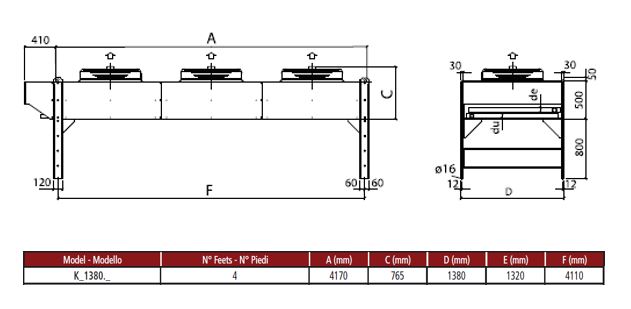

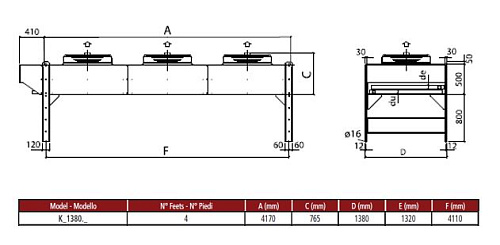

Аппарат выполнен в исполнении с вертикальным воздушным потоком: вентиляторы расположены так, чтобы обеспечивать прохождение воздуха через теплообменный блок по вертикали, что влияет на требования к месту установки и организации приточно-вытяжных каналов; конструкция соответствует форм-фактору выносного конденсатора и предусматривает стандартное подключение к наружной холодильной магистрали, при этом геометрия и объём трубного пакета рассчитаны на интеграцию в промышленные холодильные установки.
Корпусный узел изготовлен из оцинкованной стали с защитным слоем покраски порошковой краской, устойчивой к атмосферным осадкам, что обеспечивает базовую коррозионную защиту наружных поверхностей; конструктивно применены типовые технологии теплообменных блоков и вентиляторных агрегатов, а соответствие испытаниям по EN 327 подтверждает методологию определения эксплуатационных показателей.
Устройство предназначено для применения в стационарных промышленных и коммерческих холодильных системах — в технологиях складского и торгового хранения, для морозильных и холодильных камер, а также в составе агрегатов компрессорно-конденсаторных станций, где требуется внешнее размещение конденсатора с вертикальным обдувом и подключение к магистралям с указанными присоединительными размерами.
