Конденсатор Thermokey серии «H» 159.9 кВт, R404a, ∆T=15 K, EN 327 2х800 мм, KH 1280.CD H
- Артикул: KH 1280.CD H
- Бренд: Thermokey
- Вес кг: 324
- Исполнение: горизонтальный воздушный поток (H)
- Объем труб л: 33
- Площадь теплообмена м2: 286
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 2х800
- Патрубки Вход / Выход мм: 42 / 35
- Расход воздуха м3/час: 36 800
- Производительность кВт R404A DT15K EN327: 159,9
- Уровень шума dBA 10м: 52
Описание
Конденсатор серии H предназначен для работы в холодильных системах на хладагенте R404A; по методике EN 327 при ∆T=15 K его теплопроизводительность составляет порядка 160 кВт. Теплообменный блок характеризуется общей площадью поверхности теплообмена около 286 м2 и объёмом труб примерно 33 л, что определяет его теплообменные и гидравлические параметры. Номинальный расход воздуха через радиатор при расчётном режиме составляет около 36 800 м3/ч, уровень акустического давления на удалении 10 м оценивается в 52 dBA.

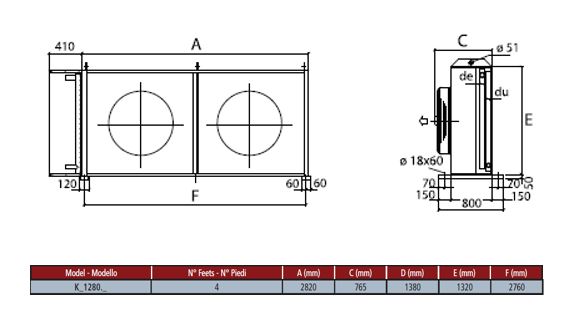

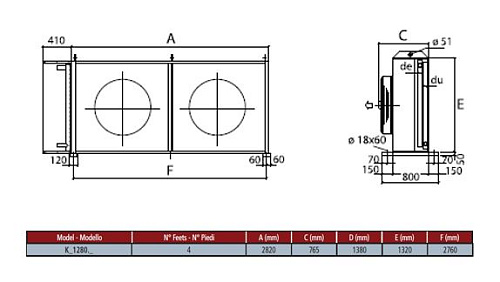

Конструкция выполнена в горизонтальном исполнении воздушного потока с двумя осевыми вентиляторами диаметром 800 мм, размещёнными для формирования направленного потока через секции теплообменника. Патрубки для подключения хладагента имеют диаметры входа/выхода, рассчитанные для интеграции в типовые холодильные магистрали, и обеспечивают требуемые гидравлические показатели при заданном объёме труб. Компоновка учитывает эксплуатацию в качестве выносного конденсатора с обеспечением доступа к обслуживаемым узлам.
Корпус агрегата выполнен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным осадкам, что обеспечивает защиту наружных элементов от коррозии. Теплообменная часть имеет увеличенную площадь поверхности для эффективной передачи тепла, а применение крупногабаритных осевых вентиляторов оптимизировано с точки зрения создаваемого объёма воздуха и сопротивления воздушного пути при заданном расходе. Показатели производительности определены в соответствии с международным стандартом EN 327.
Конденсатор применим в промышленных и коммерческих холодильных установках — распределительных складах, морозильных камерах и технологических линиях пищевого производства — при требованиях к производительности порядка 160 кВт при ΔT=15 K. Горизонтальное исполнение и габариты вентиляторов необходимо учитывать при выборе места установки и организации притока/вытяжки воздуха; узлы подключения соответствуют типовым схемам интеграции в среднеёмкостные холодильные контуры.
