Конденсатор Thermokey серии «H» 125.7 кВт, R404a, ∆T=15 K, EN 327 2х630 мм, KH 1263.CD V

Описание

Конденсатор Thermokey серии H рассчитан на теплопроизводительность 125,7 кВт при использовании хладагента R404A и перепаде температур ΔT = 15 K, измеренной по методике EN 327; обеспечиваемый объёмный расход воздуха составляет 29 200 м3/ч, при этом акустический уровень на удалении 10 м не превышает 61 дБА. Внутренний объём трубопроводов теплообменной секции составляет 27 л, а приведённая площадь теплообмена — примерно 241 м2; присоединительные патрубки входа и выхода выполнены диаметрами 42 мм и 35 мм соответственно, что определяет требования к фреоновому трубопроводу.

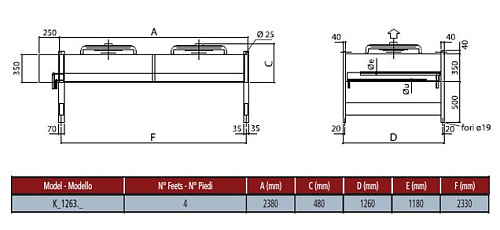

Исполнение аппарата — вертикальный воздушный поток: два осевых вентилятора диаметром 630 мм организуют проход воздуха через теплообменную батарею в вертикальном направлении. Конструкция модульная, с радиаторной секцией, спроектированной и испытанной в соответствии с требованиями EN 327, что влияет на заявленную теплопроизводительность при стандартных условиях испытаний.

Корпус выполнен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным воздействиям, что обеспечивает эксплуатацию в уличных условиях; применяются стандартные технологии сборки и поверхностной защиты наружных элементов. Теплообменная секция и система воздухоподачи сконфигурированы для интеграции в промышленные холодильные контуры с использованием указанных размеров патрубков и объёма хладагента.

Назначение — работа в качестве выносного (наружного) конденсатора для объектов коммерческого и промышленного холодильного хозяйства, в том числе для морозильных и холодильных камер, логистических складов и торговых установок, где требуется конденсаторная мощность порядка 125–126 кВт при использовании R404A; вертикальное направление воздушного потока и указанные параметры шума и расхода воздуха необходимо учитывать при планировании расположения и акустического обрамления агрегата.

Документация

Каталог оборудования
(2 455.50 Kb)
