Конденсатор Thermokey серии «H» 111.4 кВт, R404a, ∆T=15 K, EN 327 2х630 мм, KH 1263.BD H

Описание

Конденсатор Thermokey серии H, модель KH 1263.BD H, спроектирован для работы с хладагентом R404A и рассчитан на тепловую нагрузку 111,4 кВт при расчётной разнице температур ∆T = 15 K по методу EN 327; рабочий объём трубной сети составляет 21 л, а площадь поверхности теплообмена — примерно 181 м². Объёмный расход воздуха при типовом режиме указан на уровне 31 000 м³/ч, звуковое давление на расстоянии 10 м — 61 dBA, что важно учитывать при выборe места установки и акустическом проектировании.

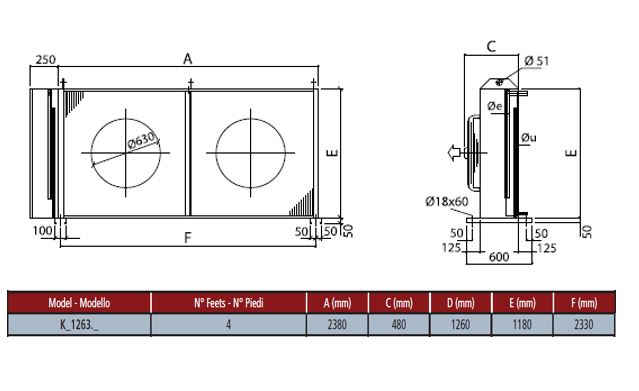

Агрегат выполнен в горизонтальном исполнении воздушного потока; тепловой контур и воздухообмен обеспечиваются двумя осевыми вентиляторами диаметром 630 мм, смонтированными в соответствии с конструктивной схемой для горизонтальной продувки теплообменных секций. Входной и выходной патрубки хладагента имеют диаметры 42 мм и 35 мм соответственно, что обеспечивает прямое подключение к магистралям соответствующего сечения в промышленной холодильной системе.

Корпус агрегата изготовлен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным воздействиям, что обеспечивает базовую защиту от коррозии внешних элементов. Теплообменные поверхности и трубная система выполнены в соответствии с требованиями стандарта EN 327, что задаёт компоновку и размеры секций теплообмена для заданного типа исполнения.

Конденсатор предназначен для применения в выносных и стационарных холодильных установках коммерческого и промышленного назначения на хладагенте R404A, в том числе в системах хранения и обработки пищевой продукции, распределительных логистических центрах и морозильных камерах; размеры патрубков и заявленная производительность позволяют интеграцию в стандартные трубопроводы и схемы охлаждения, рассчитанные по нормативам EN 327.
