Конденсатор Thermokey серии «H» 58.6 кВт, R404a, ∆T=15 K, EN 327 2х500 мм, KH 1250.CD H

Описание

Конденсатор Thermokey серии H (модель KH 1250.CD H) рассчитан на теплопроизводительность 58,6 кВт при использовании хладагента R404A и температурном градиенте ΔT = 15 K; значение определено по методике EN 327. Устройство обеспечивает массовый поток воздуха порядка 13 600 м3/ч и уровень акустического давления 54 dBA на дистанции 10 м; в составе теплообменного контура заявлен объём труб 13 л и суммарная площадь теплообмена около 113 м2, входной и выходной патрубки имеют диаметры 35 мм и 28 мм соответственно.

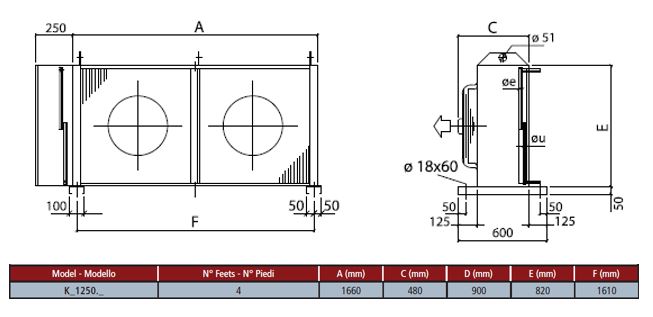

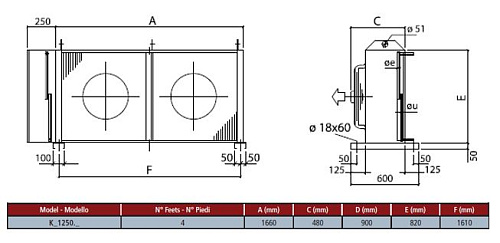

Конструкция выполнена с горизонтальным направлением потока воздуха: два осевых вентилятора диаметром 500 мм формируют рабочий воздушный поток через секции теплообменного пакета. Расположение вентиляторов и модульная геометрия теплообменной части обеспечивают интеграцию в выносную холодильную схемы и подключение по фреоновой магистрали через заявленные патрубки.

Корпус агрегата изготовлен из оцинкованной стали с порошковым покрытием, обеспечивающим защиту от атмосферных воздействий; теплообменный блок имеет расчётную площадь для эффективного теплообмена при заданном перепаде температур, а внутренний объём труб учитывает требуемый запас хладагента для работы в типовых промышленных холодильных системах.

Конденсатор предназначен для включения в промышленные холодильные установки с хладагентом R404A и может применяться в системах холодоснабжения торговых и складских помещений, логистических холодильных комплексах и пищевых производственных площадках, где требуется удалённое расположение конденсатора и подключение к магистральным трубопроводам указанных диаметров. Производственные и эксплуатационные параметры соответствуют требованиям монтажа и учёта уровня шума в наружной установке.

Документация

Каталог оборудования
(2 455.50 Kb)
