Конденсатор Thermokey серии «H» 52.3 кВт, R404a, ∆T=15 K, EN 327 2х500 мм, KH 1250.BD V

Описание

Конденсатор предназначен для работы с хладагентом R404A; по методике EN 327 при температурном перепаде ΔT = 15 K его холодопроизводительность составляет 52,3 кВт. Аэродинамическая схема с вертикальным потоком обеспечивает расчетный воздушный расход около 14 600 м3/ч при использовании двух вентиляторов диаметром 500 мм, уровень акустического давления на дистанции 10 м — 54 dBA. Объем трубной магистрали составляет 10 л, суммарная площадь теплообмена — 85 м2; подключения к фреоновым линиям выполнены через патрубки Ø35 мм (вход) и Ø28 мм (выход).

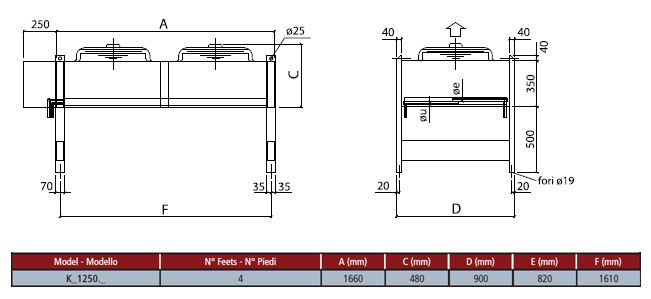

Конструкция реализована как выносной наружный агрегат с направленным вертикальным прохождением воздуха через теплообменную секцию по стандарту EN 327; два осевых вентилятора формируют поток через оребрение и трубный пучок, обеспечивая требуемую пропускную способность при заданной площади теплообмена. Ориентация вентиляторов и расположение патрубков рассчитаны для монтажа на открытых площадках или технических платформах, где необходима организация отвода тепла от холодильной установки.

Корпус выполнен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным воздействиям, что обеспечивает защиту внешних деталей при наружной эксплуатации. Теплообменная секция и методика расчёта соответствуют требованиям EN 327, что регламентирует испытания и определение производительности при заданных условиях ΔT.

Применяется в качестве выносного конденсатора в холодильных системах торговых и логистических объектов, а также пищевой промышленности при использовании хладагента R404A и расчётных условиях ΔT = 15 K; габариты и тип подключений делают агрегат совместимым с системами, требующими патрубков указанных диаметров и размещения на наружных монтажных площадках. Возможна поставка в специальном исполнении для нестандартных условий эксплуатации при согласовании технического задания.
