Конденсатор Thermokey серии «H» 41.1 кВт, R404a, ∆T=15 K, EN 327 2х500 мм, KH 1250.AD H

Описание

Конденсатор Thermokey серии H (модель KH 1250.AD H) рассчитан на работу в холодильных системах с хладагентом R404A; при перепаде температуры конденсации-испарения ΔT = 15 K по методике EN 327 демонстрирует теплопроизводительность 41,1 кВт. Пропускная способность воздушного потока при номинальных условиях составляет примерно 15 400 м3/ч, акустическое давление на расстоянии 10 м — 54 dBA; объем трубной системы около 7 л, площадь теплообмена порядка 57 м2; присоединительные патрубки к холодильному контуру имеют условные диаметры 28 мм (вход) и 22 мм (выход).

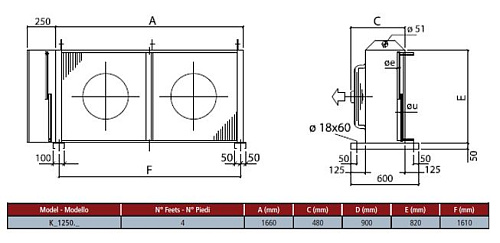

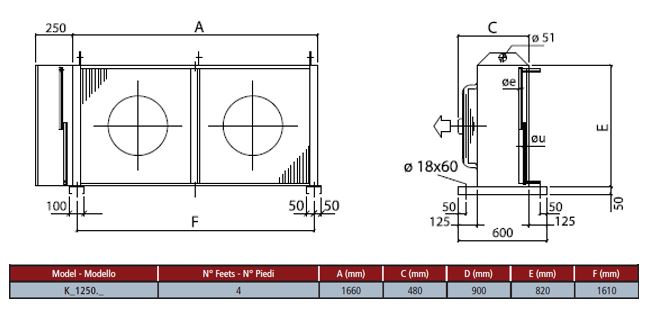

Исполнение корпуса ориентировано на горизонтальный воздушный поток: для организации принудительной вентиляции применены два осевых вентилятора диаметром 500 мм, расположенные для равномерного обдува теплообменного блока. Конструкция выполнена как выносной (наружный) конденсатор с интегрированным теплообменником и вентиляторной системой, обеспечивающей удобство монтажа и подключения к внешнему хладопроводу в соответствии с требованиями EN 327.

Наружный корпус выполнен из оцинкованной стали и защищён порошковой краской, устойчивой к атмосферным осадкам, что обеспечивает коррозионную стойкость базовой конструкции при наружной установке. Применение осевых вентиляторов крупного диаметра снижает аэродинамическое сопротивление струи воздуха и обеспечивает требуемый расход при относительной компактности установки.

Конденсатор рассчитан для использования в холодильных установках торговых, логистических и пищевых предприятий в качестве выносного блока для низкотемпературных и среднетемпературных контуров на R404A; присоединительные размеры и гидравлический объём обеспечивают совместимость с типовыми магистралями указанных систем. Возможна комплектация в специальном исполнении для нестандартных климатических или монтажных условий по техзаданию.

Документация

Каталог оборудования
(2 455.50 Kb)
