Конденсатор Thermokey серии «H» 43.6 кВт, R404a, ∆T=15 K, EN 327 1х630 мм, KH 1163.AD V
- Артикул: KH 1163.AD V
- Бренд: Thermokey
- Вес кг: 82
- Исполнение: вертикальный воздушный поток (V)
- Объем труб л: 7
- Площадь теплообмена м2: 61
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 1х630
- Патрубки Вход / Выход мм: 28 / 22
- Расход воздуха м3/час: 16 200
- Производительность кВт R404A DT15K EN327: 43,6
- Уровень шума dBA 10м: 58
Описание
Конденсатор Thermokey серии H рассчитан по методике EN 327 для работы с хладагентом R404A при разности температур холодный агент‑воздух 15 K и обеспечивает теплоотдачу порядка 43,6 кВт; расчетная производительность по воздуху соответствует расходу приблизительно 16 200 м3/ч, при этом акустический уровень на расстоянии 10 м составляет примерно 58 dBA. Теплообменный блок имеет площадь теплообмена около 61 м² и внутренний объём трубной сети порядка 7 л; присоединительные патрубки к системе холодоснабжения исполнены диаметрами 28 мм (вход) и 22 мм (выход).

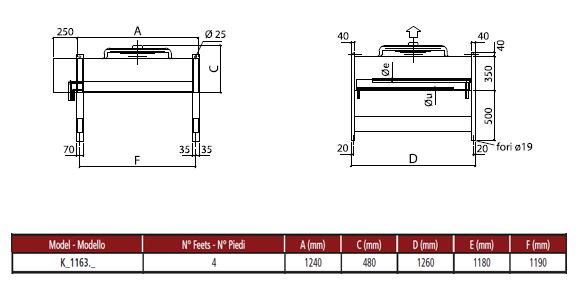

Конструкция выполнена для вертикального организационного потока воздуха: теплообменный элемент обдувается одним крупногабаритным вентилятором диаметром 630 мм, что обеспечивает направленный подъём потока через оребрённый блок. Конфигурация и габариты вентиляторного узла соответствуют использованию в выносных конденсаторах, где требуется эффективный отвод тепла при ограниченном числе вентиляторов и минимальном числе соединений.
Корпус агрегата изготовлен из оцинкованной стали с порошковым полимерным покрытием, устойчивым к атмосферным воздействиям, что обеспечивает защиту металлических элементов при наружной установке. Теплообменная часть представляет собой трубчато‑ребристую конструкцию с заданной площадью поверхности и рабочим объёмом труб, обеспечивающую расчётную производительность при заданном перепаде температур.
Оборудование предназначено для включения в жидкостно‑охлаждающие схемы промышленных и коммерческих холодильных установок, рассчитанных на применение R404A и ΔT 15 K; типичные области применения — промышленные камеры заморозки и охлаждения, логистические склады и технологические установки пищевой промышленности, где требуется выносной конденсатор с вертикальным потоком воздуха и указанными присоединениями.
