Конденсатор Thermokey серии «H» 43.6 кВт, R404a, ∆T=15 K, EN 327 1х630 мм, KH 1163.AD H

Описание

Конденсатор Thermokey серии H предназначен для работы с хладагентом R404a при расчетном перепаде температуры 15 K; по методике EN 327 его холодопроизводительность составляет 43,6 кВт при воздушном расходе порядка 16 200 м3/ч. В конструкции теплообменника заявлена площадь поверхности теплообмена 61 м2 и внутренний объем трубопроводов около 7 л, гидравлические подключения выполнены с диаметрами входа/выхода 28/22 мм. Уровень звукового давления, измеренный на расстоянии 10 м, соответствует 58 дБА, что учитывается при выборе места установки и акустическом расчёте оборудования.

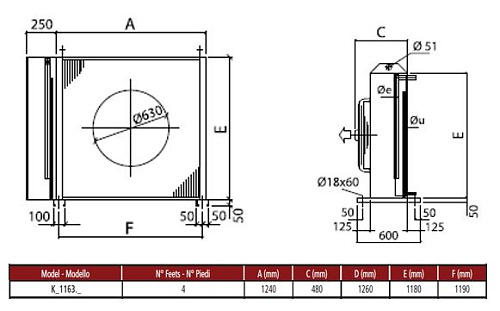

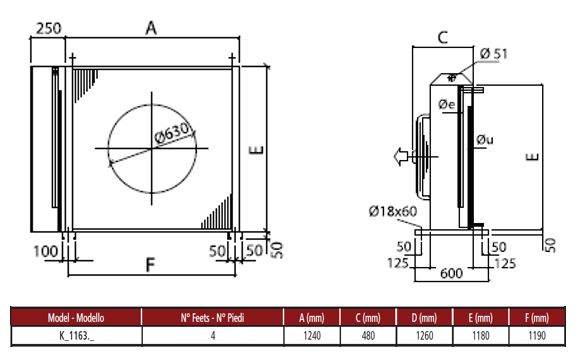

Исполнение с горизонтальным направлением воздушного потока реализовано через один осевой вентилятор диаметром 630 мм, обеспечивающий направленную продувку через секцию теплообменника по схемам, предусмотренным EN 327 (исполнение секции 1×630 мм). Компоновка предусматривает выносное размещение конденсата и типичную организацию подсоединений для присоединения холодильной магистрали, при этом входной и выходной патрубки расположены для удобства монтажа и обслуживания.

Корпус агрегата выполнен из оцинкованной стали с порошковой окраской, обеспечивающей защиту от атмосферных осадков; использованы решения, типичные для уличных выносных конденсаторов, включая антикоррозионную обработку внешних поверхностей и доступность обслуживаемых узлов. Применение одного крупного осевого вентилятора снижает количество узлов вращения и упрощает доступ для технического обслуживания.

Конденсатор предназначен для интеграции в холодильные установки торговых, логистических и пищевых предприятий в качестве выносного конденсора при системах, рассчитанных на R404a и ΔT≈15 K; габаритные и акустические характеристики следует учитывать при размещении рядом с складскими или коммерческими помещениями, а размеры гидравлических подключений определяют совместимость с существующими трубопроводами и арматурой.
