Конденсатор Thermokey серии «H» 25.9 кВт, R404a, ∆T=15 K, EN 327 1х500 мм, KH 1150.BD V

Описание

Конденсатор Thermokey серии H, модификация KH 1150.BD V, представляет собой выносной агрегат с номинальной теплопроизводительностью 25,9 кВт, измеренной по методике EN 327 при применении хладагента R404a и температурной разнице ΔT=15 K; обеспечиваемый объём воздушного потока составляет около 7 300 м3/ч, а уровень звукового давления на расстоянии 10 м — 51 дБА. Теплообменник имеет рабочую площадь поверхности порядка 43 м2 и объём трубной системы около 5 л; присоединительные патрубки хладагента выполнены диаметрами 28 мм (вход) и 18 мм (выход).

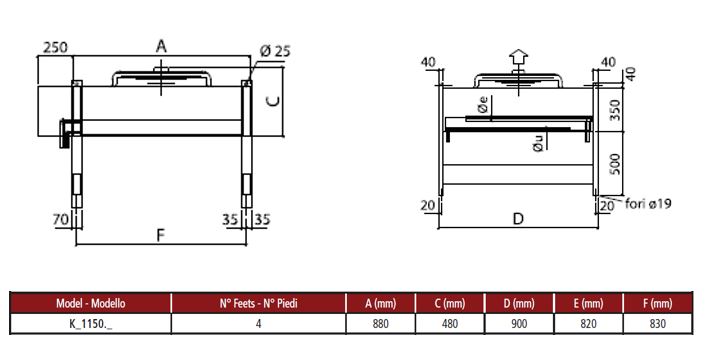

Конструкция корпуса ориентирована на вертикальный воздушный поток: теплообменник и вентилятор смонтированы так, чтобы обеспечить проход воздуха снизу вверх через ребристую поверхность теплообмена; применён один осевой вентилятор диаметром 500 мм, обеспечивающий заявленный расход воздуха и формирующий поток в рабочей зоне конденсатора.

Теплообменный блок выполнен в трубно-ребристом исполнении с заявленной площадью теплообмена 43 м2; корпус изготовлен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферному воздействию, что обеспечивает защиту внешних элементов при наружной установке. Конструкция предусматривает стандартизированные присоединения и соответствует требованиям измерений по EN 327.

Агрегат предназначен для интеграции в выносные холодильные схемы с использованием хладагента R404a и подходит для применения в системах холодоснабжения коммерческих и промышленных объектов, включая морозильные камеры и компрессорно-конденсаторные установки объектов торговли и логистики, где требуется конденсация заданной тепловой мощности при вертикальном режиме обдува.

Документация

Каталог оборудования
(2 455.50 Kb)
