Конденсатор Thermokey серии «H» 20.5 кВт, R404a, ∆T=15 K, EN 327 1х500 мм, KH 1150.AD V

Описание

Конденсатор Thermokey серии H рассчитан на отвод тепла 20,5 кВт в режиме работы с хладагентом R404A при перепаде температур 15 K, подтверждённом измерениями по стандарту EN 327; номинальная площадь теплообмена составляет около 29 м², внутренний объём трубной системы — порядка 3 л, а присоединительные патрубки системы хладагента имеют размеры 22 мм (вход) и 18 мм (выход). Воздушный поток организован одним осевым вентилятором диаметром 500 мм, обеспечивающим расход воздуха примерно 7 700 м³/ч; уровень шумового давления на расстоянии 10 м заявлен на уровне 51 dBA.

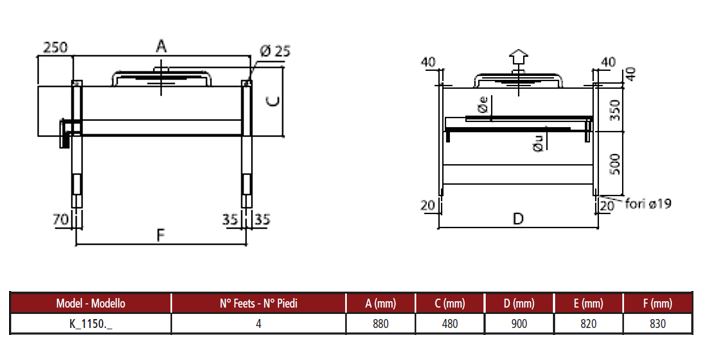

Корпус и компоновка агрегата выполнены с учётом вертикального направления потока воздуха: теплообменная поверхность расположена так, чтобы обеспечить равномерный приток и отвод воздуха через один вентилятор, что упрощает монтаж и подключение в системах с удалённым конденсацией. Узлы трубопроводов и вентиляторный агрегат размещены для технологического обслуживания и подключения стандартных магистралей хладагента с указанными диаметрами патрубков.

Исполнение теплообменника соответствует требованиям EN 327 и выполнено в сочетании с защитой наружных поверхностей корпуса от атмосферного воздействия; корпус изготовлен из оцинкованной стали с порошковым покрытием, устойчивым к осадкам и наружным эксплуатационным условиям. Применённая технология позволяет эксплуатировать агрегат в составе систем с хладагентом R404A при типичных температурных режимах холодильных камер и технологических установок.

Конденсатор предназначен для интеграции в холодильные контуры торговых и промышленных объектов, где требуется удалённая конденсация тепла — например, в среднепроизводительных установках для складских, розничных и пищевых предприятий; совместим с трубными магистралями соответствующих диаметров и монтажными решениями для вертикального направления воздушного потока.
