Испаритель кожухотрубный Thermokey серии «TME» 95 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 95/1

Описание

Кожухотрубный испаритель Thermokey серии TME предназначен для работы в системах охлаждения с хладагентом R407C и имеет проектную холодопроизводительность 95 кВт при расчетных температурных параметрах: режим с T0 = +2 °C и тепловым напором теплоносителя Tw = +12/+7 °C (Δt = 5 K). Водяная сторона предусмотрена для пропуска потока порядка 16,3 м3/ч при объеме межтрубного пространства 21 дм3; расход хладагента в корпусе рассчитан на заряд около 12 дм3. Расходно-напорные характеристики хладагента при расчетном режиме соответствуют приведенным потерям давления примерно 22 кПа, соединения хладагента выполнены в размерах вход/выход 22/54 (мм). Исполнение — один холодильный контур (TME 95/1).

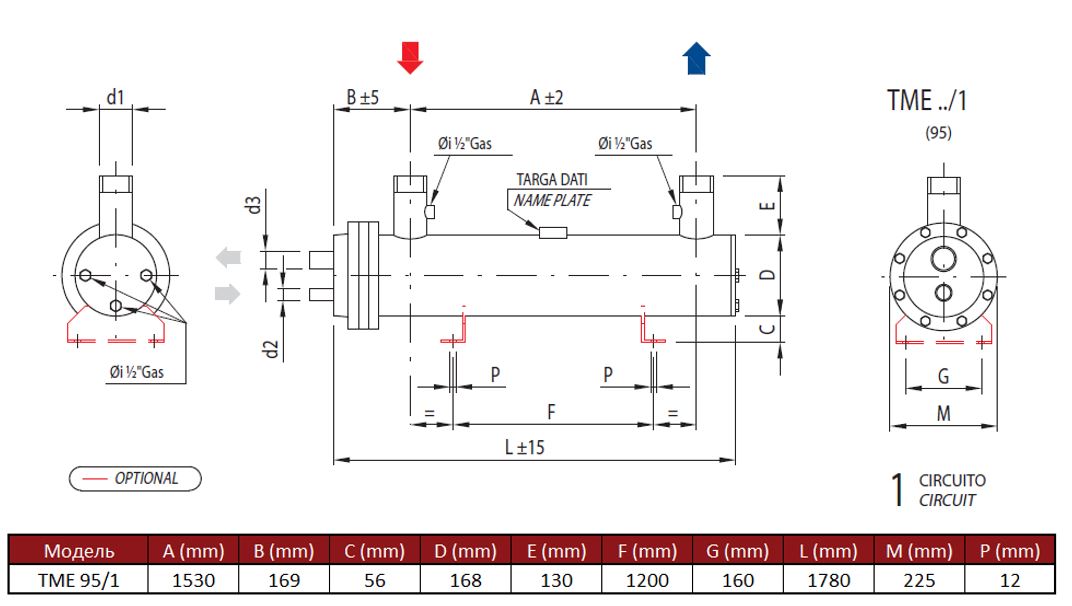

Конструктивно устройство выполнено по схеме «трубная пучок — корпус»: теплообменные трубные пучки пропускают хладагент внутри труб, а охлаждаемая вода циркулирует в межтрубном пространстве корпуса. Трубный пучок рассчитан как единый холодильный контур с парой патрубков для подвода и отвода хладагента; расположение и размеры патрубков обеспечивают подключение к магистралям соответствующего проходного сечения. Конструкция рассчитана на стандартные режимы испарения при указанных температурных параметрах и обеспечивает указанные гидравлические характеристики на стороне воды и хладагента.

Испаритель применим в системах централизованного холодоснабжения для торговых объектов, складов и предприятий пищевой промышленности, где требуются охлаждающие установки с расчетной производительностью около 95 кВт и рабочими температурными режимами холодной воды около +12/+7 °C. Совместим с холодильными агрегатами и контурами, использующими R407C, при условии учета заявленного объема хладагента, давления потерь и диаметра патрубков при проектировании магистралей и подборе насосного оборудования.
